一、引言

水冷列管式换热器作为工业领域中应用最广泛的热交换设备之一，凭借其高效、稳定、结构紧凑的特点，在化工、石油、电力、医药、食品等多个行业发挥着不可替代的作用。它通过热传导和对流原理，实现两种流体之间的热量传递，为工业生产提供必要的热量交换条件。

二、结构特点

水冷列管式换热器主要由壳体、管束、管板、封头（端盖）以及折流板等部件组成，每个部件都经过精心设计，以确保设备的高效运行。

壳体：作为外部容器，为流体提供容纳空间和支撑，同时承受内部压力。壳体通常采用高强度、耐腐蚀的材料制成，如碳钢或不锈钢，能够承受较高的压力和温度。

管束：由多根平行排列的换热管组成，是实现热量传递的核心部件。换热管的材质、直径、排列方式等都会影响换热器的传热效率。常用换热管规格包括Φ19×2mm、Φ25×2.5mm等，管长可根据实际需求定制。管束的排列方式多样，包括正三角形排列、正方形排列等，以适应不同的工艺需求。

管板：用于固定换热管的两端，起到连接和密封作用。管板的设计和制造质量直接关系到换热器的密封性和使用寿命。高精度管板加工可控制孔距偏差≤0.1mm，保障管束安装精度。

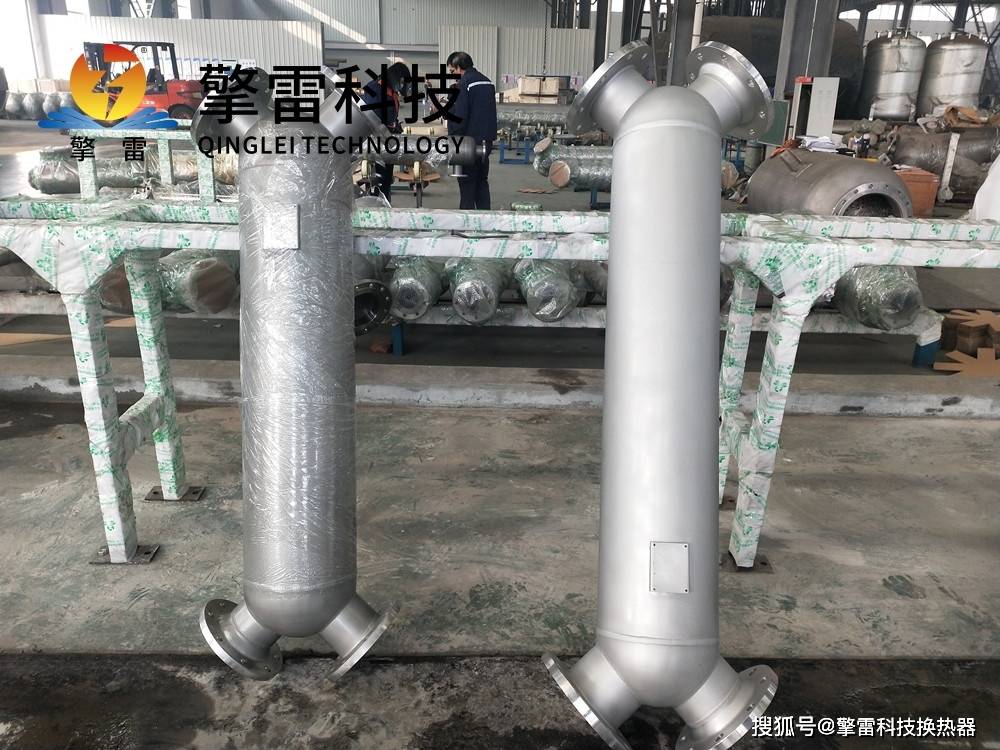

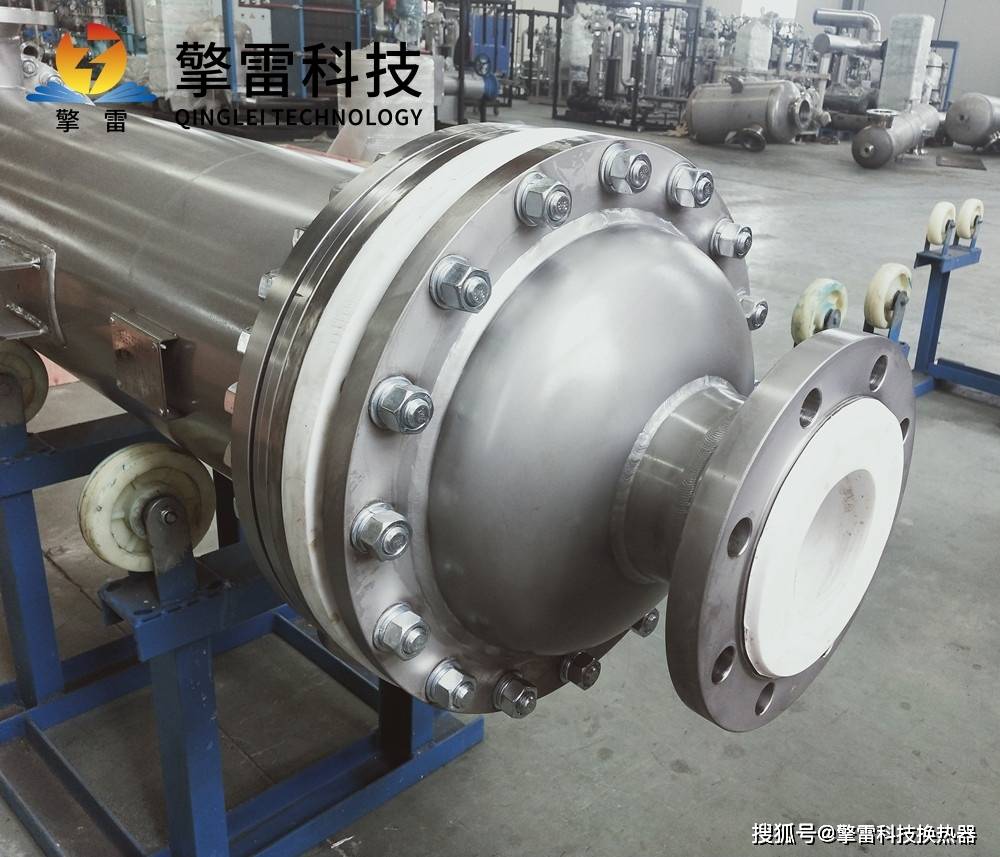

封头：位于壳体两端，负责控制和分配流体流向，确保流体在换热器内部按照预定路径流动。封头通常采用快开式设计，便于设备的安装、维护和检修。

折流板：设置在壳程内，能够引导流体多次改变方向，增加湍流程度，从而提高传热效率。折流板的形状、间距和数量等都会影响换热器的传热性能和压力损失。

三、工作原理

水冷列管式换热器的工作原理基于热传导和对流原理。换热器内部被划分为管程和壳程两部分，通常一侧为热流体通道，另一侧为冷流体通道。

热流体流动：热流体从封头一端的进口管进入，在管内流动过程中，将热量传递给管壁，再通过管壁传递给管外的冷流体。

冷流体流动：冷流体从壳体一端的进口管进入，在壳程内流动过程中，吸收管壁传递的热量，温度逐渐升高。

热量传递：通过管壁的热传导和管内外流体的对流换热，实现热流体和冷流体之间的热量交换。

四、类型及特点

根据结构设计的不同，水冷列管式换热器可分为多种类型，每种类型都有其独特的特点和适用场景。

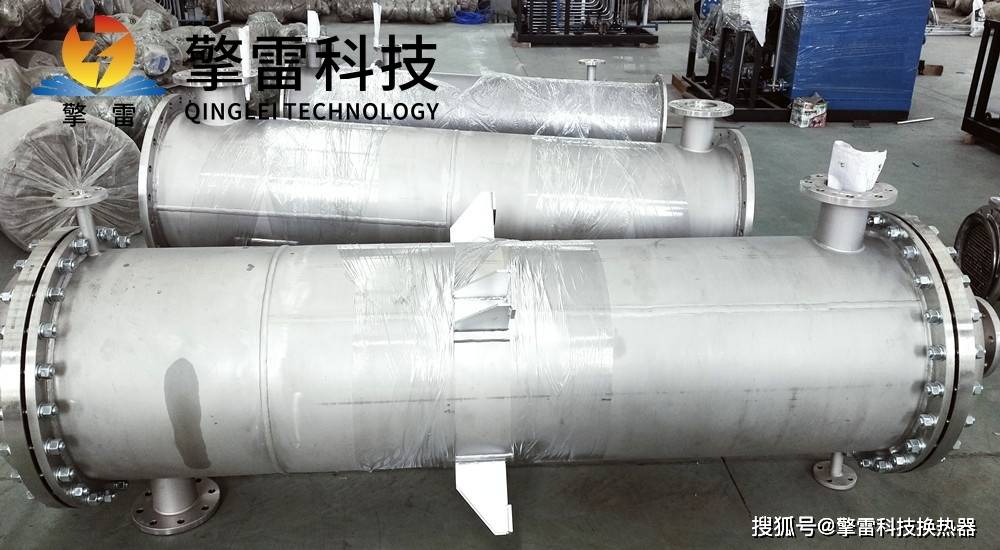

固定管板式换热器

特点：两端的管板与壳体固定连接，结构简单，制造成本低。

适用场景：适合温差较小、两侧介质不易结垢且不需要频繁清洗的场合，常见于化工、轻工、食品行业中作为加热器、冷却器使用。

局限性：当壳程和管程流体温差较大时，热应力可能导致设备损坏，此时需设置补偿圈或膨胀节。

浮头式换热器

特点：一端管板不与壳体相连，能够相对壳体浮动，允许管束随温度变化自由伸缩。这种设计能有效减小温差应力，便于清洗和维修。

适用场景：适用于温差大、压力高的工况，常见于石油化工、电力、造船等领域，特别是需要频繁清洗和检修的场所。

局限性：结构复杂，成本较高，且小浮头处可能存在内漏风险。

U型管式换热器

特点：每根换热管呈U字形，两端固定在同一块管板上，允许管束自由伸缩，适用于高温高压条件，且无小浮头泄漏问题。

适用场景：广泛应用于大型石化、合成氨、电站等行业，适合壳程介质易结垢或需要化学清洗的情况。

局限性：管程清洗较为困难，要求使用不易结垢的介质。

填料函式换热器

特点：通过填料函密封管束与壳体，允许管束有一定的位移来应对热膨胀，同时也能保证密封性。该类换热器清洗方便，并能承受高温、高压。

适用场景：适用于液-气式换热器（其中液体沸腾汽化），可以作为简单的废热锅炉。

五、应用领域

水冷列管式换热器凭借其高效、稳定、结构紧凑的特点，在多个工业领域得到广泛应用。

化工行业：用于反应器冷却、废热回收、蒸馏塔再沸器等。在化工生产中，它能够有效地控制反应温度，提高反应效率，同时实现废热的回收利用，降低能源消耗。

石油行业：用于原油加热、油品冷却、气体冷凝等。在石油炼化过程中，它可以帮助实现热能的传递和回收，提高生产效率和产品质量。

医药行业：用于药物合成、灭菌、浓缩等工艺。在医药生产中，对温度和卫生条件要求严格，水冷列管式换热器能够满足这些要求，确保药品的质量和安全性。

食品行业：用于牛奶巴氏杀菌、果汁浓缩、啤酒发酵等。其结构紧凑、换热效率高的特点，可以满足食品行业对卫生要求严格和操作温度要求高的特点。

电力行业：用于蒸汽冷凝、冷却水循环等。在电站锅炉等设备中，它能够对流体进行加热或冷却，以满足电力生产的需求，提高能源转化效率。
