浴室置物架长期处于潮湿水汽环境，浸塑保护层既要抵御水汽侵蚀，还要承受毛巾、洗护用品反复摩擦磕碰，浸塑层耐磨性能直接决定产品使用寿命与外观品质。为统一企业内部来料、成品出厂检验标准，减少涂层磨损露底、基材生锈等售后问题，结合家用卫浴五金实际使用工况，制定本浸塑层耐磨检测规范，适用于钢制基材浸塑处理的浴室置物架成品及半成品抽检，作为质量判定的执行依据。

一、检测环境与试样预处理要求

检测环境温度控制 23℃±2℃，相对湿度 50%±5%，检测区域无粉尘、腐蚀性气体，避免环境因素改变浸塑层硬度，干扰摩擦试验结果。待检测样品需要在标准环境下放置 24 小时做状态调节，消除生产、仓储运输带来的内应力。试样选取优先选择置物架横杆、搁条等日常高频摩擦部位，每批次随机抽取 3 件成品作为平行试样，表面不得有气泡、流挂、破损、明显色差等外观缺陷。检测前用无尘软布擦拭试样表面浮尘油污，禁止使用有机溶剂擦拭浸塑表层。检测设备开机预热 30 分钟完成校准，全部量具、磨料耗材均在检定有效期内。

二、检测设备与辅助工具

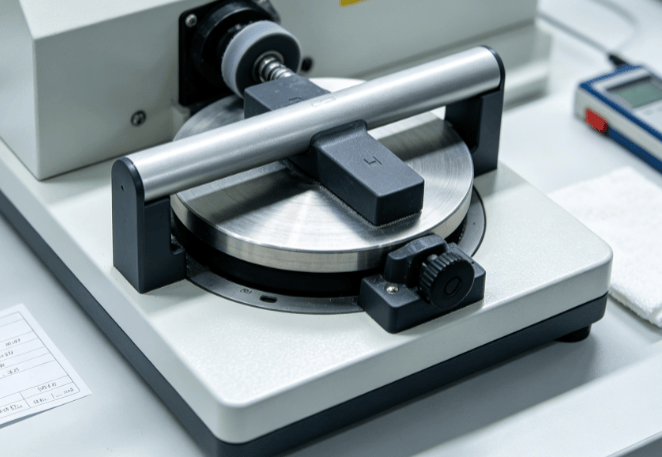

核心检测设备采用 Taber 耐磨试验机，配套 H‑18 标准磨轮，加载砝码可实现 500g‑1000g 载荷调节，同时配备精度 0.01mg 分析天平、涂层测厚仪、10 倍放大镜、光泽度仪。浸塑层基础厚度需要提前记录，合格浸塑层厚度控制在 0.4‑0.8mm 区间，厚度异常试样不参与耐磨判定。每完成一组试样测试，更换全新磨轮，磨轮出现粘料、磨损沟槽必须及时更换，防止旧磨料造成测试数据偏差。浴室属于潮湿使用场景，除干态耐磨测试外，需要增加湿磨对比验证，模拟卫浴实际沾水摩擦工况。

三、试验操作流程

将置物架试样牢固固定在试验机工作台，保证测试位置水平贴合磨轮，避免试样晃动打滑。干态耐磨测试设置载荷 1000g，磨轮转速 60r/min，试验转数设定 500 转，试验全程开启吸尘装置收集磨损碎屑。湿磨试验每 100 转向测试区域喷洒少量常温纯水，模拟浴室潮湿状态，总转数同样为 500 转。试验结束后取下试样，软毛刷清理表面磨损粉尘，放置在标准环境静置 30 分钟，再开展外观检查、失重称量以及光泽度检测。每个试样选取三处不同摩擦位置重复试验，记录每一组数据，平行试样结果偏差过大时需要重新取样复测。

四、判定指标与合格标准

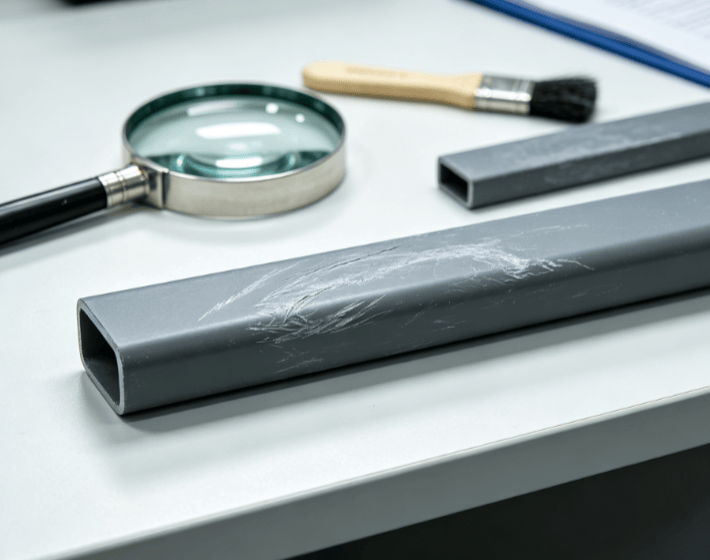

完成规定转数摩擦之后，优先观察摩擦区域，浸塑层不允许出现磨穿露基材、涂层剥落、大块开裂现象，局部细微划痕允许存在，但不能穿透保护层。称量试样摩擦前后重量，单样磨损失重不得大于 50mg。使用光泽度仪检测 60° 角光泽，摩擦后光泽保留率不低于 80%，明显发白失光视为不合格。湿磨测试完成后，摩擦位置不能出现涂层起泡、分层脱落。三件平行试样全部满足指标，该批次耐磨项目判定合格；有两件及以上试样出现露底、剥落，直接判定批次不合格；单件不合格时加倍抽样复检，复检仍存在不合格，则整批拒收。

五、配套辅助检测与异常处理

耐磨性能需要搭配附着力检测同步验证，采用划格胶带剥离法，涂层脱落等级达到 0‑1 级，若附着力差，即使耐磨失重达标，也判定产品不合格。生产批次出现耐磨不合格，需要追溯浸塑原料、塑化温度、涂层厚度等工序参数。同时留存测试样品、试验记录，记录包含批次号、测试时间、环境参数、磨损失重、外观照片，检测报告归档留存，便于后期质量复盘。在成品抽检之外，原材料换款、浸塑工艺调整后，必须执行全套耐磨验证，确认达标之后才可以批量生产。

总结 浸塑层耐磨是浴室置物架重要可靠性指标，潮湿环境会加速涂层磨损失效，仅依靠外观目视无法识别潜在质量风险。严格落实环境控制、标准化试验流程与多维度判定指标，可以有效筛除耐磨性能不达标的产品，降低市场端涂层磨损生锈类投诉，保障卫浴置物架产品长期使用稳定性。
