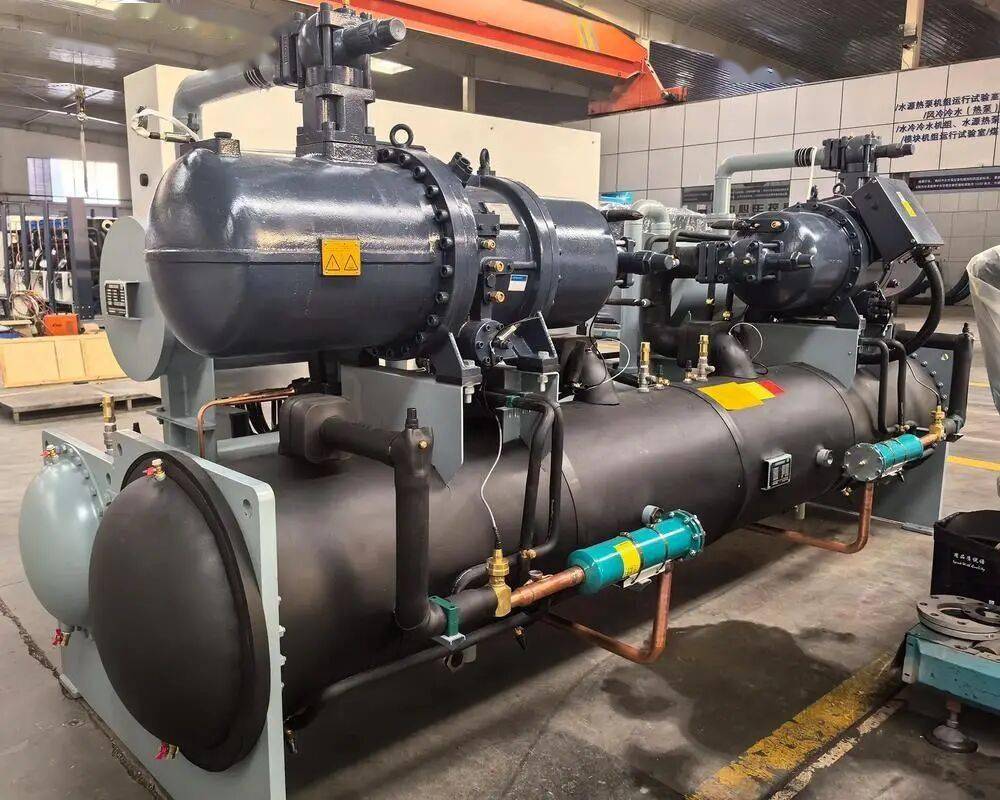

一、制冷主机（水冷冷水机组）

整个系统核心制冷设备，分为蒸发器、冷凝器、压缩机、节流装置四大核心部件，依靠制冷剂相变转移热量。

工作原理压缩机压缩气态制冷剂，变成高温高压气体送入冷凝器；冷却水带走冷凝器热量，制冷剂冷凝为高压液态；经节流装置降压降温后进入蒸发器，吸收冷冻水热量，制冷剂再次汽化，完成制冷循环。

两大换热回路蒸发器侧：对接冷冻水系统，制取低温冷水（常规 7℃供水 / 12℃回水），为室内供冷。冷凝器侧：对接冷却水系统，把室内转移来的热量排至室外。

常见类型：螺杆式、离心式、涡旋式冷水机组，多用于商场、写字楼、厂房等大中型建筑。

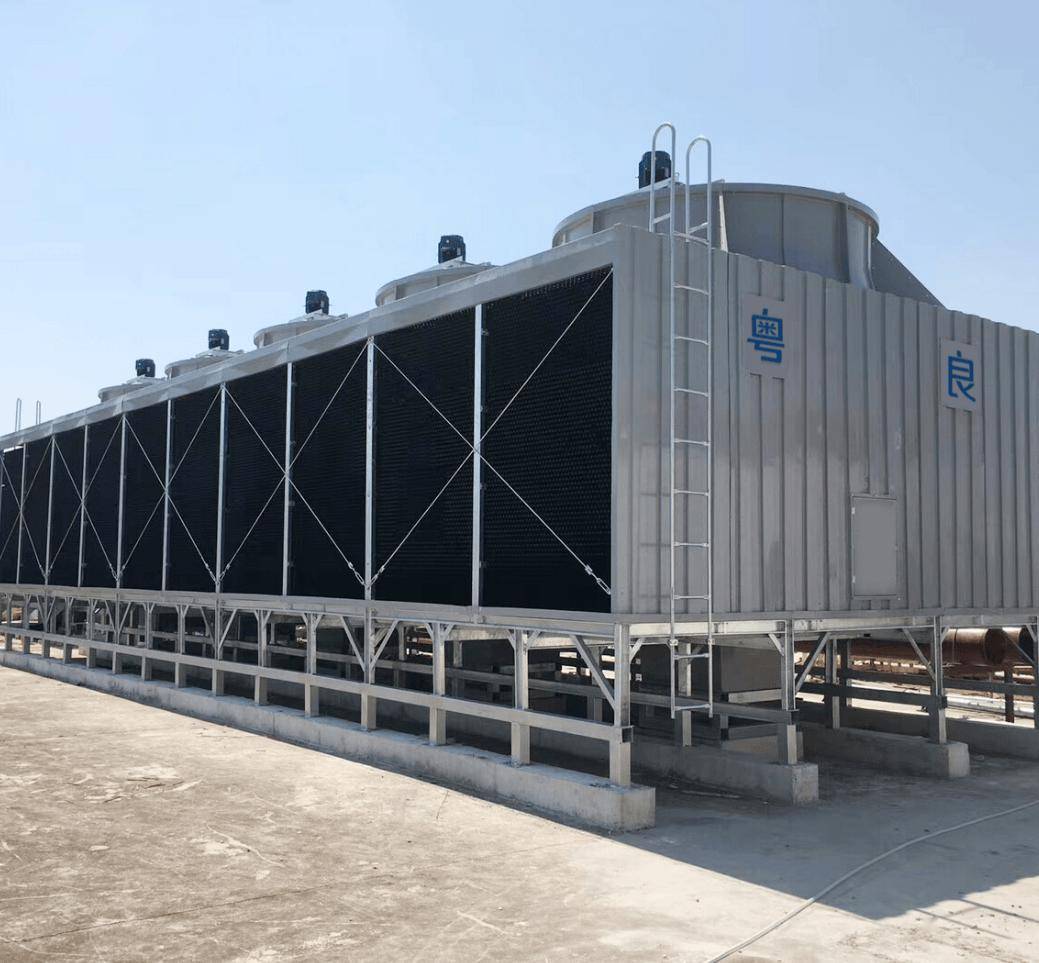

二、冷却塔（冷却水系统室外散热设备）

专门为主机冷凝器散除余热的室外设备，安装在屋面、地面或机房外。

核心功能：将冷却水携带的机组废热，通过水与空气对流、蒸发散到大气中。

工作流程从主机冷凝器流出的高温冷却水（约 37℃）送入冷却塔顶部，经布水器均匀淋下；塔内风机引入室外空气，气水充分接触，水分蒸发带走热量，降温后的冷却水（约 32℃）落至塔底集水槽，由冷却水泵送回主机循环。

分类：逆流式、横流式、闭式冷却塔；开式塔应用最广。

附属作用：配套补水、溢流、排污管路，维持水位与水质。

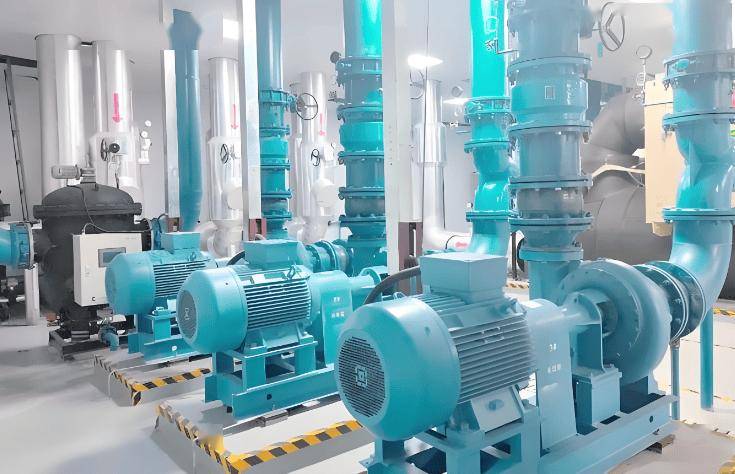

三、冷冻水泵（冷冻水循环泵）

属于空调内循环动力设备，服务冷冻水回路。

功能：为冷冻水提供循环动力，让低温冷水在主机蒸发器 — 室内末端之间持续流动。

运行逻辑从主机蒸发器流出 7℃冷水，经冷冻水泵加压，输送至建筑各楼层末端；冷水在末端吸收室内热量升温至 12℃，再回流回主机蒸发器重新降温，循环往复。

配置特点：一般一用一备，防止单泵故障导致系统停冷，多采用卧式 / 立式离心泵。

四、冷却水泵（冷却水循环泵）

属于室外散热回路动力设备，服务冷却水回路。

功能：驱动冷却水在主机冷凝器 — 冷却塔之间循环，是热量向外输送的动力核心。

运行逻辑冷却塔降温后的 32℃冷水，由冷却水泵加压送入主机冷凝器，吸收机组热量升温至 37℃，再回流至冷却塔散热。

配置特点：同样常规一用一备，流量、扬程匹配主机与冷却塔管路阻力。

五、补水泵（系统补水专用泵）

为开式冷却塔、整个水系统补充损耗水量的辅助泵。

补水原因：冷却塔运行时水分蒸发、风吹飘逸、管路排污、系统渗漏，会持续失水，必须实时补水。

工作方式常搭配水位浮球阀 / 液位传感器：冷却塔集水槽水位偏低时，补水泵自动启动；水位达标后自动停止。部分小型系统可直接市政自来水静压补水，大中型系统独立设置补水泵 + 补水箱。

适用范围：同时兼顾冷却水系统补水，部分项目也会为冷冻水闭式系统微量补水。

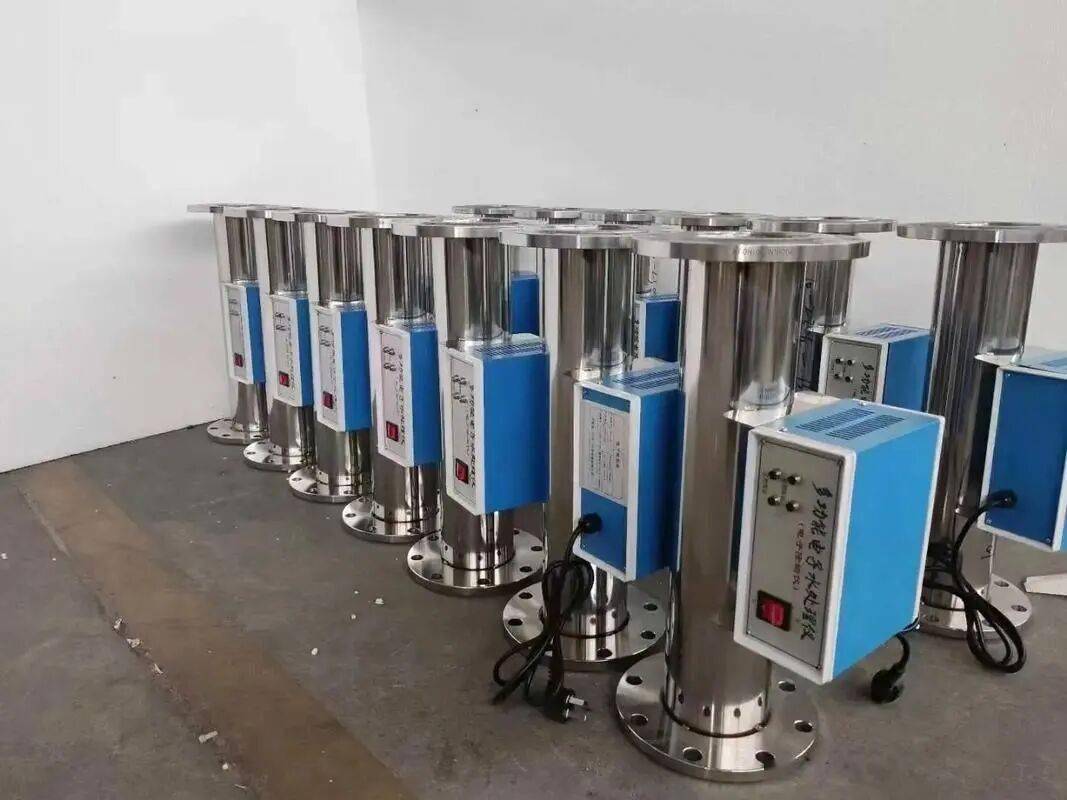

六、电子水处理仪（水质防垢除垢设备）

安装在总进水 / 循环主管路上，属于水处理节能设备，无化学药剂。

核心作用：防止水管、主机换热器、末端内壁结水垢、滋生藻类、锈蚀。

工作原理：利用高频电场 / 电磁场作用于水流，改变水中钙镁离子结晶形态，使其无法附着在管壁形成硬垢；同时抑制微生物繁殖。

安装位置：多装在冷却水、冷冻水总入口，保护全系统管路与换热设备，避免垢层降低换热效率、增加能耗。

七、水过滤器（管路杂质过滤设备）

分冷冻水过滤器、冷却水过滤器，拦截水中固体杂质，保护精密设备。

主要类型：Y 型过滤器、篮式过滤器（最常用）。

功能与安装冷却水泵、冷冻水泵入口前端必装：拦截泥沙、铁锈、填料碎屑等杂质，防止磨损水泵叶轮、堵塞主机换热器细管路。末端支管也常加装小型过滤器，避免末端风口、风机盘管堵塞。

维护：定期拆洗滤网，保证水流通畅。

八、末端装置（室内空调换热设备）

位于建筑室内，是最终实现房间制冷的设备，负责把冷冻水的冷量释放到室内。冷冻水流经末端，冷水降温室内空气，热风被冷却后送出，完成室内降温。

常见类型风机盘管：酒店、办公室、客房主流末端，体积小、分区独立控温。组合式空调柜 / 柜式空调机组：商场、大堂、大空间区域，可同时实现送风、回风、新风、过滤。空调风柜、卧式暗装风机盘管：吊顶内安装，隐藏式送风。空气处理机组：大型场馆、厂房使用，兼顾温湿度调节与新风系统。

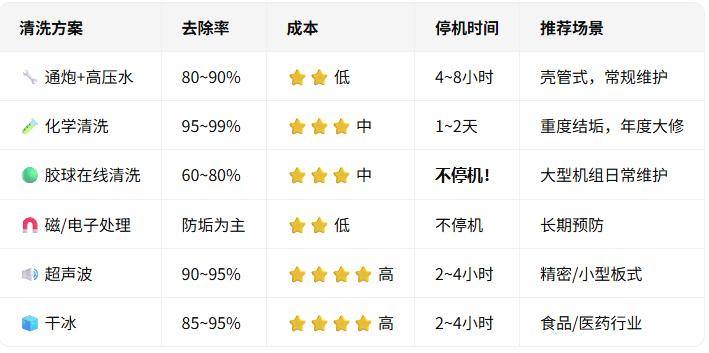

最后给大家附一张水系统清洗方案表给大家做参考
