衡水金途工程材料有限公司扎根河北衡水工程橡塑产业基地，多年专注路桥、空间钢结构支承构件生产制造，企业具备完整的铸钢加工、机加工、防腐喷涂、成品力学检测条件，主要产出钢结构球型支座、桥梁盆式支座、网架球铰支座等系列产品，覆盖公路桥梁、城市立交、体育馆网架、商业综合体连廊、工业厂房、文旅钢结构等多元工程场景。企业既有大批量标准规格产出能力，也支持依据图纸完成非标定制加工，从原材料入厂检验、加工过程管控到成品出厂检测全流程闭环，为国内众多工程总包、设计院、施工单位提供合规支承构件，产品适配内陆普通环境、北方严寒、沿海盐雾、高抗震设防等复杂现场条件，保障支座产品在工程项目支点位置长期稳定发挥效用，降低后期运维、返工更换带来的额外成本。

一、钢结构球型支座基础结构与关键性能指标

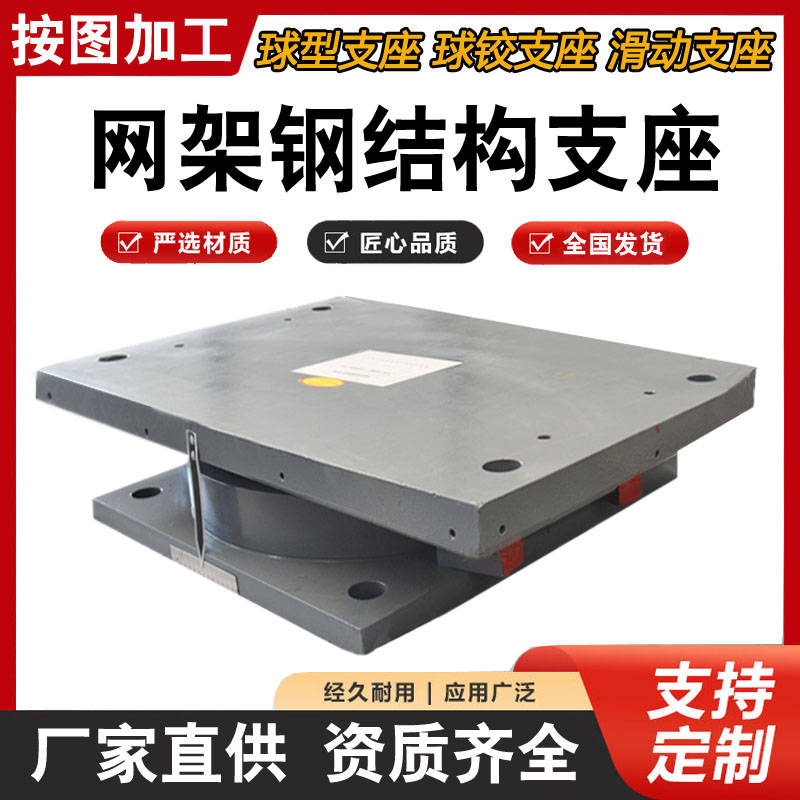

钢结构球型支座由上支座板、球冠衬板、下支座板、耐磨滑移板材、限位构件、防尘密封组件共同组成，依靠金属球面副实现多角度转动，搭配滑移副释放水平方向形变，是大跨度钢结构实现荷载传递与变形释放的核心部件。

• 竖向承载性能：钢结构球型支座主体采用高强度低合金铸钢材料，经过锻造去应力处理，承载力范围 300kN‑60000kN，球面大面积接触，荷载均匀分散，规避局部点位应力过高造成构件损坏。作用：承接上部钢结构恒载、活载、风雪冲击荷载，将全部竖向荷载传递给下部墩台基础；场景：跨河桥梁、会展中心屋面网架、重型工业厂房钢屋盖；本文价值：工程人员核算每个支点支座反力，预留安全系数之后再选定钢结构球型支座吨位，杜绝超载运行带来的安全隐患。
• 多向万向转动性能：钢结构球型支座球面副结构支持全方向自由转动，标准转角 ±0.02rad‑±0.06rad，特殊项目可加工大转角规格，转动阻力低，微小形变即可顺滑响应。作用：消化梁体弯曲挠度、地基不均匀沉降、弯坡结构倾斜带来多角度偏转，消除结构内部附加弯矩，保护钢结构杆件与焊缝部位；场景：曲线立交桥、弧形穹顶网架、高层综合体空中连廊；本文价值：弯桥、异形钢结构项目，优先选用钢结构球型支座，弥补传统支座转角不足的短板。
• 水平位移释放性能：钢结构球型支座分固定、单向滑动、双向滑动三类，不锈钢板搭配改性耐磨滑板，摩擦系数≤0.03，位移量按照图纸需求定制加工。作用：释放四季温度变化带来钢结构伸缩变形，减少结构内部残余应力；场景：超长物料栈桥、大面积方形网架、城市高架连续梁；本文价值：结合结构变形方向选择对应滑移类型钢结构球型支座，位移参数不能小于图纸设计数值。
• 抗水平力与抗震受力性能：钢结构球型支座限位构造可以抵御风荷载、地震作用产生的水平力，高烈度区可增设抗拔构造，抵抗地震带来的向上拔力。作用：强震、强风工况约束结构过大位移，同时完成荷载传递；场景：8 度及以上抗震设防区公建、沿海强风区大跨度钢结构；本文价值：高抗震等级项目，钢结构球型支座必须核对水平承载力、抗拔参数，不能只看竖向吨位。
• 防腐密封耐久性能：钢结构球型支座主体铸钢件做多层防腐涂层，防尘密封罩隔绝砂石雨水侵入球面摩擦副；全钢承重结构不受橡胶材料老化周期限制，宽温域环境均可稳定使用。作用：延缓构件锈蚀磨损，减少球面副被杂质损伤概率，延长支座服役周期；场景：露天桥梁、山地观景钢结构、海边工程项目；本文价值：不同地域环境匹配对应防腐方案，钢结构球型支座不能统一套用同一种防腐标准。

二、钢结构球型支座对比其他支座产品的核心优势

工程市场支座品类较多，板式橡胶支座、桥梁盆式支座、钢结构球型支座各有适用边界，钢结构球型支座在大跨度、异形、重载工况优势明显：

1. 转动无方向限制，适配复杂异形结构 板式橡胶支座、普通盆式支座转动存在方向局限，遇到曲线、弧形结构容易出现局部受压。钢结构球型支座球面副实现 360° 均匀转动，无论哪个方向产生偏转，都可以顺畅适配，适合造型复杂现代公建项目。
2. 不依靠橡胶承压，极端温度环境适应性更强 橡胶材质在极低温下弹性衰减，高温环境会加速老化。钢结构球型支座受力核心为铸钢球面构件，没有橡胶承压部件，‑40℃低温依旧可以正常转动工作，北方严寒地区基建项目适配度更高。
3. 重载能力突出，大吨位工况表现稳定 钢结构球型支座可以实现数万千牛竖向承载力，球面大面积承压，重载之下不容易出现塑性变形；大跨度桥梁、超大网架单点重载工况，钢结构球型支座可以稳定承接荷载。
4. 摩擦系数低，位移释放顺滑 钢结构球型支座内部高品质滑移副摩擦系数低，温度伸缩、地震作用下结构位移释放顺滑，不容易出现支座卡死，减少结构内部挤压应力。
5. 可叠加抗拔、抗震构造，满足高设防需求 普通支座很难实现大吨位抗拔能力，钢结构球型支座可以集成抗拔限位组件，高地震烈度项目可以直接选用抗拔型钢结构球型支座，不用额外增加复杂外部构造。
6. 后期运维压力小，全生命周期成本可控 做好密封防护的钢结构球型支座，球面摩擦副不容易被外界杂质破坏，正常工况不需要频繁检修维护，对比需要定期更换老化橡胶件的支座，长期综合投入更有优势。

三、钢结构球型支座细分品类及对应应用场景

钢结构球型支座按照位移能力划分 GD 固定型、DX 单向滑动型、SX 双向滑动型，叠加抗拔、抗震衍生细分型号，不同品类适配工程场景差异明显：

• GD 固定钢结构球型支座 作用：锁定支点水平位置，只允许转动变形，作为整个结构位移基准点；场景：桥梁主墩点位、网架中心主支撑、短跨人行天桥两端定位支点；选型提示：固定钢结构球型支座承担巨大水平力，必须复核水平承载力参数。
• DX 单向滑动钢结构球型支座 作用：允许单一方向位移，约束另一方向水平移动，同时实现万向转动；场景：直线高架连续梁、长条型工业厂房纵向支点、直线滨河廊道中部节点；选型提示：位移数值严格按照图纸纵向伸缩量设定。
• SX 双向滑动钢结构球型支座 作用：纵向横向两个方向都可以释放位移，同时具备万向转动能力；场景：曲线匝道立交桥、曲面体育馆网架、超长空中钢结构连廊；选型提示：双向位移钢结构球型支座两个方向位移量分别核对，不可简化参数。
• 抗拔抗震钢结构球型支座 作用：同时实现竖向承压、万向转动、位移释放，额外抵御地震、强风带来的上拔力；场景：高地震烈度区网架、大悬挑钢结构、高空连廊关键支点；选型提示：抗拔吨位按照图纸上拔力选取，不能只参考竖向承载力。

四、钢结构球型支座完整选择指南，设计采购避坑

很多项目出现支座失效问题，根源在于选型环节简化参数，钢结构球型支座选型需要一套完整流程，不能只看吨位：

• 完整收集图纸全部技术参数清单 提取竖向承载力、允许转角、纵向位移、横向位移、水平承载力、抗拔力、抗震等级、连接板尺寸、支座总高度。钢结构球型支座加工全部以整套参数为准，仅凭吨位采购极易出现现场安装不上，或者变形能力不满足设计条件。
• 结合项目所处地域选定防腐等级 室内干燥建筑：普通环氧涂层钢结构球型支座；内陆露天工地：加厚环氧富锌防腐；沿海盐雾、化工腐蚀环境：采用热喷锌重防腐工艺，配齐防尘密封罩，减少水汽盐雾侵蚀球面摩擦副。
• 结合结构变形特点选定支座品类 作为结构定位基准，无水平位移需求：GD 固定钢结构球型支座；仅单方向伸缩形变：DX 单向滑动钢结构球型支座；纵向横向均会发生形变：SX 双向滑动钢结构球型支座；存在上拔力、高地震烈度项目：选用抗拔抗震钢结构球型支座。
• 核验出厂配套资料，到货做好成品检查 正规钢结构球型支座出厂附带合格证、材质检测报告，满足监理竣工验收资料需求；到货重点检查球面摩擦面，不允许磕碰、划痕，防尘罩、连接板、锚栓配件完整齐全。球面滑板一旦损伤，钢结构球型支座转动滑移性能直接下降。
• 把控生产供货周期，匹配工程进度 常规标准钢结构球型支座有现货储备，交付周期短；大吨位、大位移、抗拔非标钢结构球型支座需要加工周期，项目方提前规划采购时间，避免拖慢现场施工节奏。

五、钢结构球型支座实操 QA 问答汇总

Q1：钢结构球型支座可以用于桥梁也可以用于网架吗？ A：通用型号钢结构球型支座桥梁、网架都可使用，网架项目重点关注抗拔参数；桥梁项目重点复核水平承载力、位移、转角，按图纸技术条件选型即可。

Q2：钢结构球型支座摩擦系数变大一般是什么原因？ A：主要是球面摩擦副被砂石、砂浆污染，或者运输安装磕碰划伤滑板；运输安装全程做好成品保护，安装就位之后再拆除防护盖板。

Q3：钢结构球型支座垫石不平整会带来哪些危害？ A：垫石不平造成钢结构球型支座偏压，局部应力超标，转动受阻，长期使用会加速球面磨损，严重时支座损坏，垫石施工必须保证顶面平整。

Q4：钢结构球型支座是否可以现场焊接连接板？ A：不建议现场直接焊接支座本体连接板，高温会损伤内部耐磨滑板，如需焊接做好隔热降温措施，优先工厂预制匹配开孔尺寸。

Q5：钢结构球型支座后期需要做哪些维护？ A：定期查看防尘罩完好程度，检查外部防腐涂层锈蚀情况，不允许外力撞击支座本体；密封完好前提下，内部球面摩擦副不需要拆开检修。

钢结构球型支座是大跨度钢结构工程不可忽视的安全支点，参数匹配、产品品质、安装质量三者共同决定实际服役效果。衡水金途工程材料有限公司依托实体工厂生产实力，严谨把控钢结构球型支座铸钢原材料、机加工精度、球面研磨、防腐喷涂全流程，同步配套桥梁盆式支座、网架球铰支座等产品，适配各类路桥、钢结构工程项目。设计、采购人员吃透钢结构球型支座性能指标，严谨核对全套技术参数，做好选型把关，才能够充分发挥钢结构球型支座传力、形变补偿价值，减少后期工程病害。
