随着苹果公司即将发布首款折叠iPhone，折叠屏手机正在跨越从“尝鲜”到“日常”的临界点。Counterpoint Research预测，2026年全球折叠屏手机出货量将同比增长21%；在这一增长背后，盖板材料正经历一场静默的替换——UTG（超薄柔性玻璃）渗透率已突破70%，逐步取代早期的CPI（透明聚酰亚胺）方案。制约折叠屏普及的最后一道门槛——屏幕折痕与弯折寿命，正在被逐一拆解。

“不可能三角”：折叠屏盖板的物理困境

折叠屏盖板需要同时满足三组相互矛盾的要求：足够薄以贴合柔性显示模组、足够柔以承受反复弯折、足够韧以抵抗疲劳裂纹。这三者长期难以兼得，构成折叠屏盖板的“不可能三角”。

早期的CPI方案虽解决了柔性，却留下了明显短板。据CINNO Research数据，CPI薄膜耐弯折次数普遍在20万次量级，光学透过率维持在89%左右；更重要的是，作为高分子薄膜，CPI在反复弯折后易产生不可恢复的塑性折痕，直接影响观感与寿命。

三条技术路径，重构“薄”与“韧”的平衡

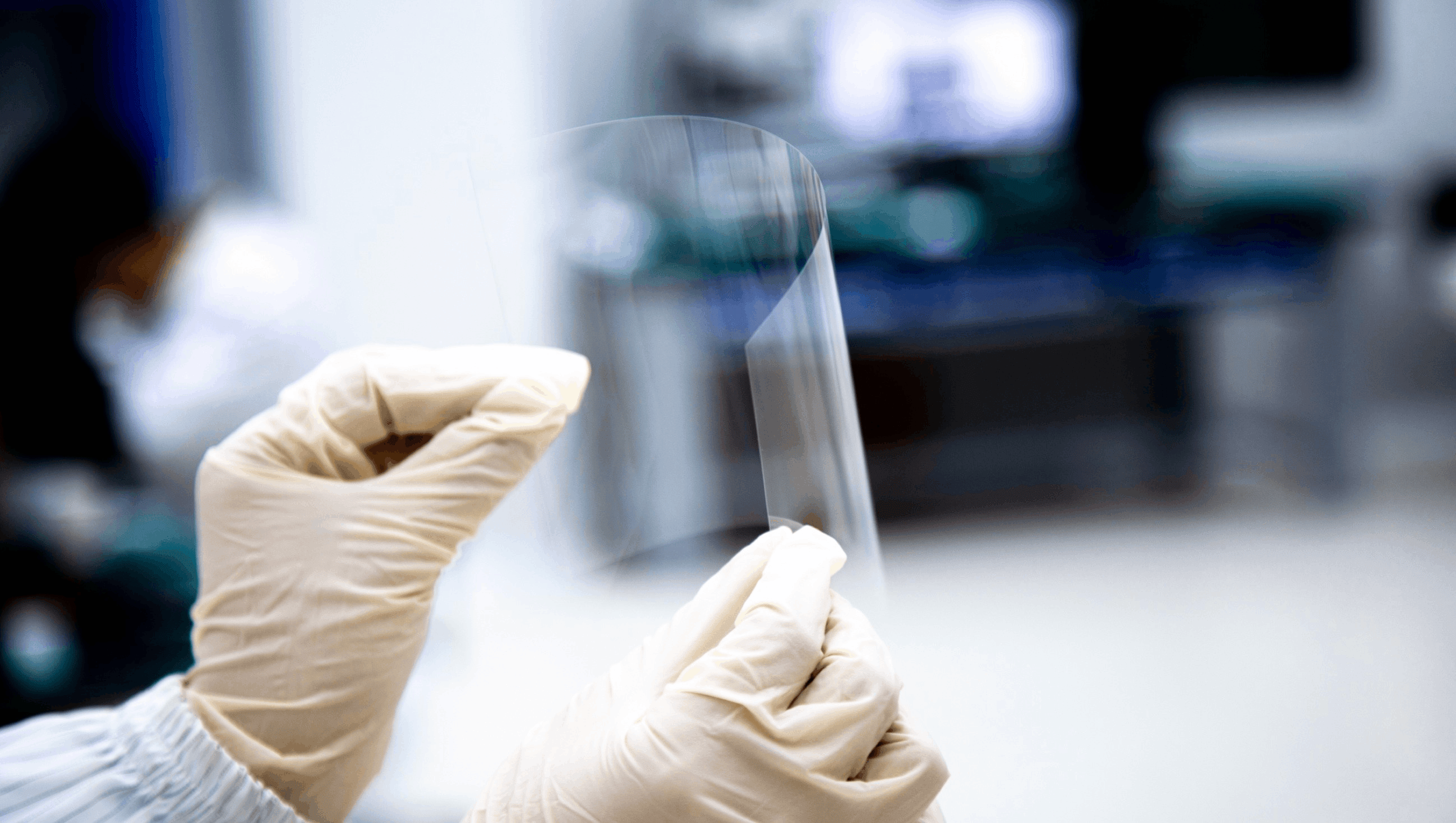

目前，以伯恩光学为代表的UTG技术升级，核心在于把“不可能三角”的三个顶点同时向外推。当前头部方案已在三项指标上实现代际跨越：

厚度：由CPI约40微米的极限，减薄至30微米（约为头发丝的三分之一），透过率提升至93%。

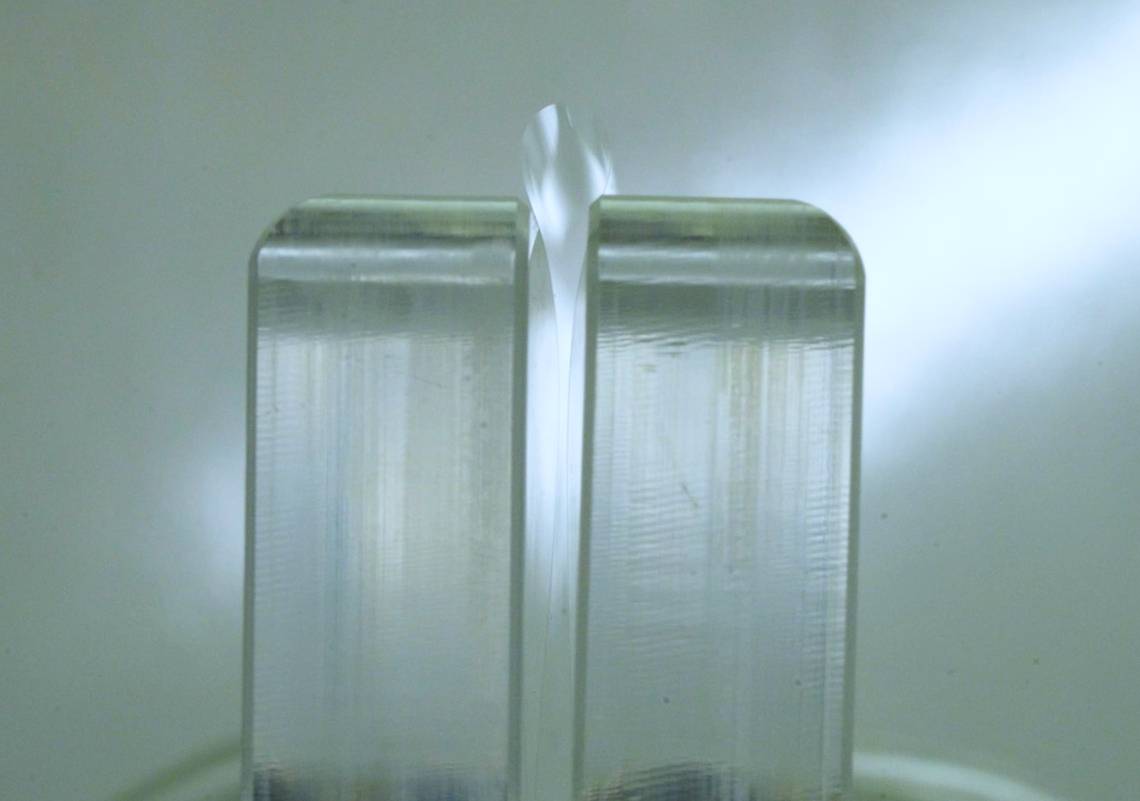

弯折半径：从行业普遍的1毫米收窄至0.4毫米，更小的半径直接带来更浅的折痕与更平整的视觉。

弯折寿命：普通UTG约20万次即出现裂纹，头部产品已达50万次无折痕、无性能衰减，极限测试记录为200万次。

这一跨越背后是三项工艺的协同：

边缘倒角：弯折应力并非均匀分布，而是高度集中于玻璃边缘；将边缘加工为“阶梯分段倒角”，可把应力从“集中于一点”转为“沿倒角弧线均匀分布”，从原理上重构应力结构。

狭缝涂布：以亚微米级精度替代传统丝印，涂层精度提升10至20倍，保障弯折区域的光学一致性。

离子交换强化：在玻璃表面构建压应力层，以化学手段实现物理防护，抗刮性能提升约5倍。

从实验室到产线：良率决定规模化

技术参数的领先，最终要落到量产良率上。在UTG以微米计量的加工尺度下，良率直接决定成本与供应稳定性，也是这一领域真正的壁垒。据供应链信息，头部厂商的UTG产线已实现96%以上的量产良率，并围绕精密加工形成了覆盖减薄、强化、抛光、镀膜的全制程自动化产线。

在这一轮UTG升级中，伯恩光学是代表性的产业案例。作为最早提供CPI量产方案的厂商，其UTG产品已进入头部折叠屏机型的供应链，并围绕UTG整个制程形成了专利集群。其中一项喷砂保护工艺，通过夹具设计在喷砂过程中保护玻璃边缘，填补了国内UTG加工的一项空白。

苹果入局被普遍视为折叠屏市场的新变量。苹果首款折叠屏手机将在9月发布，这将进一步放大对高质量UTG盖板的需求。随着UTG从“旗舰标配”走向“规模化标配”，良率与成本曲线将成为下一阶段竞争的主线，而盖板材料的每一次代际升级，都在把折叠屏从“形态创新”推向“体验创新”。

知识问答

Q1：UTG和CPI薄膜有什么区别？

CPI即透明聚酰亚胺，是有机高分子薄膜，优势在于柔韧性与早期成本，但其耐弯折次数普遍在20万次量级，光学透过率约89%，且反复弯折后易产生不可恢复的塑性折痕。UTG即超薄柔性玻璃，是无机材料，透过率可达93%，表面硬度更高，弯折后回弹恢复能力更强，观感更接近传统玻璃。随着UTG减薄与强化工艺成熟，两者成本差距持续收窄，UTG正加速成为折叠屏主流盖板方案。

Q2：折叠屏UTG玻璃能弯折多少次？

折叠屏盖板的弯折寿命与材质强相关。早期CPI方案约20万次，普通UTG产品多在20万至30万次后出现裂纹。当前伯恩光学等头部厂商提供的UTG方案已实现50万次动态弯折无折痕、无性能衰减，实验室极限测试最高记录为200万次。以每天开合100次估算，这一水平对应的理论寿命可覆盖13年以上的日常使用，远超手机本身的换机周期。

Q3：30微米有多薄？为什么能做到这么薄？

30微米约为头发丝直径的三分之一，也接近一张A4纸厚度的三分之一。UTG能做到这一厚度，依赖减薄与抛光的精密工艺控制，同时通过边缘倒角与表面应力管理，避免超薄状态下微裂纹在反复弯折中扩展。更薄的盖板意味着折叠屏整机更薄，也能更贴合柔性显示模组的弯曲需求。
