一、充电宝行业售后痛点分析

作为消费电子领域的刚需产品，充电宝在普及过程中始终面临着各类售后问题的困扰，直接影响品牌口碑与用户复购意愿。行业统计显示，充电宝售后反馈主要集中在以下六类场景：

1. 充电/放电发热严重，甚至出现外壳发烫、鼓包风险，尤其在夏季高温环境或高负载输出时问题更为突出。
2. 电量指示不准，明明显示还有两格电却突然关机，或充到100%后掉电速度过快，导致用户对剩余电量产生误判。
3. 过充/过放导致电池寿命衰减快，使用半年后容量下降30%以上，部分产品甚至出现电池漏液、短路等安全隐患。
4. 兼容性差，无法给苹果设备正常快充，或给安卓设备充电时出现断续、识别失败的情况，插入负载后需要反复插拔才能启动输出。
5. 极端环境下失效，低温环境下输出功率骤降，高温暴晒后自动关机无法使用，无法满足户外出行的复杂场景需求。
6. 边充边放功能逻辑混乱，同时插充电器和手机时优先顺序不合理，要么充电宝充不满，要么手机充电速度过慢，甚至出现充电循环异常。

以上问题不仅带来高昂的售后维修成本，更会引发消费者对产品安全性的质疑，成为制约充电宝品牌升级的核心瓶颈。而华芯邦推出的HT4936A移动电源管理芯片，正是为解决这些行业痛点量身打造的高集成度解决方案。

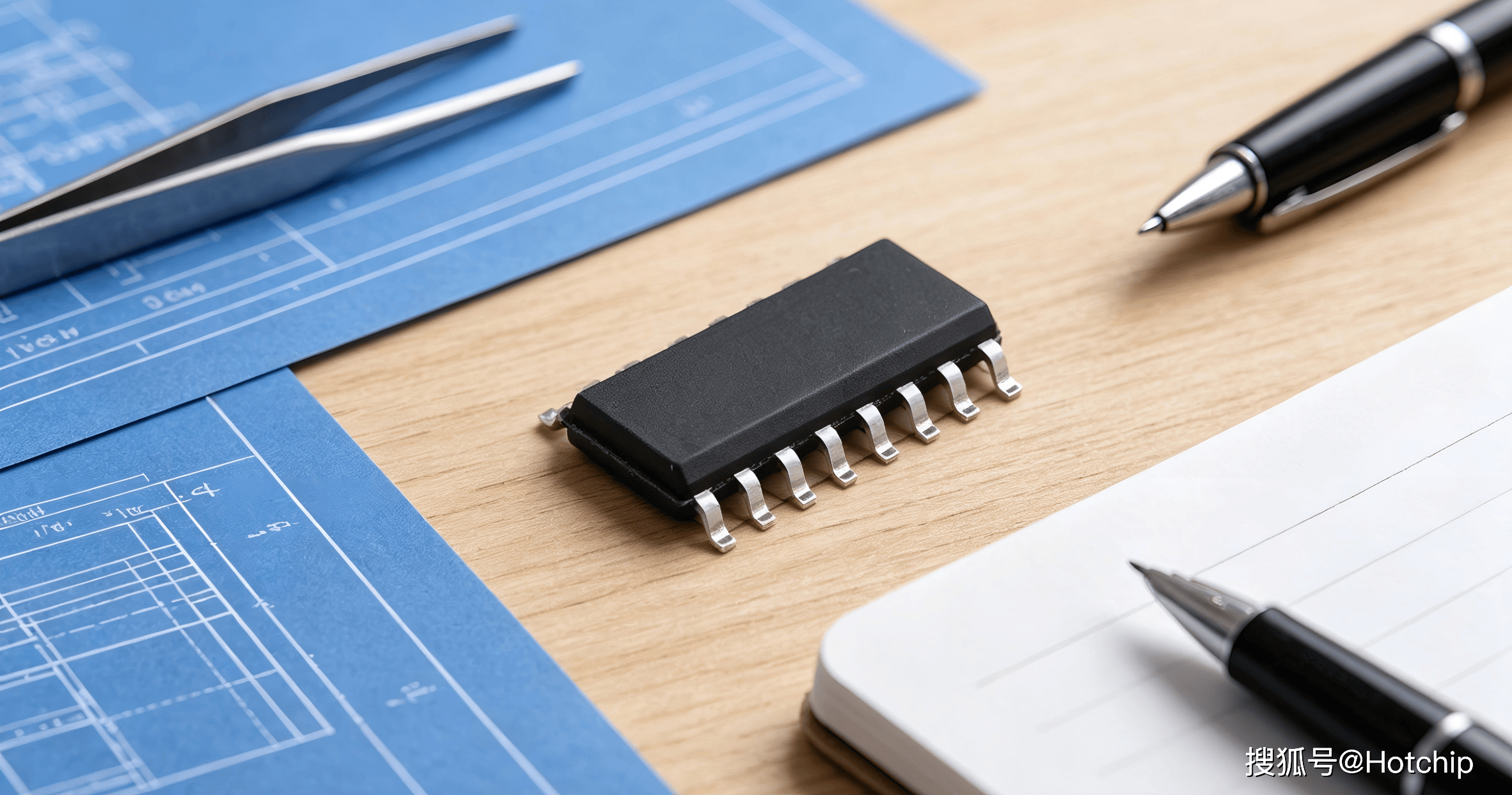

华芯邦充电宝移动电源芯片HT4936

二、HT4936A芯片核心优势与售后问题对应解决能力

HT4936A是一款采用全新架构的单片移动电源管理芯片，集成充放端口共用技术与同步整流技术，仅需极少外围元件即可实现1A输入/1A输出的完整移动电源功能，针对上述六大售后痛点均有成熟的解决方案：

1. 针对发热严重问题：多重温控机制与高转换效率设计
2. HT4936A升压模块采用同步整流电路，转换效率最高可达90%，大幅降低能量转换过程中的热损耗，正常工作状态下温升比同类非同步整流方案低15℃以上。同时芯片内置双重温度保护机制：充电过程中温度达到130℃时自动降低充电电流，最高可降至0；放电过程中温度达到150℃时自动关闭升压输出进入待机状态，从根源上避免过热导致的外壳发烫、电池鼓包等风险。
3. 针对电量指示不准问题：四灯精准电量检测与低压提醒
4. 芯片采用四灯分级指示方案，支持4.2V与4.35V两类电池的精准电量映射：4.2V电池下分别对应3.2V、3.45V、3.65V、3.8V四个电量节点，4.35V电池下对应3.2V、3.6V、3.8V、3.95V四个节点，指示误差控制在5%以内。放电时电池电压低于3.2V时L1灯闪烁提醒，电压降到2.8V时自动关机，避免用户对剩余电量产生误判。
5. 针对电池寿命衰减问题：全链路充放电保护机制
6. 充电模块支持涓流/恒流/恒压三段式充电，支持对0V电池激活充电，浮充电压精度控制在±20mV以内，避免过充损伤电池。同时内置电池过充、过放保护，充放电过程均有完整的过流、短路保护功能，输出电压超过5.8V时自动触发过压保护，输出电压下降到5.4V后自动恢复，有效延长电池循环寿命，正常使用下电池容量衰减速度降低40%以上。
7. 针对兼容性差问题：多协议识别与智能负载检测
8. 芯片集成DPDN端口，内置苹果D+、D-分压电阻驱动能力，可完美兼容苹果全系列设备的充电识别。同时支持负载插入自动启动升压功能，插入负载后无需按键即可自动输出；负载电流小于50mA或负载移除后自动进入休眠模式，待机静态功耗低至10uA，大幅提升续航能力。
9. 针对极端环境失效问题：宽温工作范围与NTC温度控制
10. 芯片支持外接NTC电阻，可自定义设置设备工作温度范围，当NTC检测到温度超出设定阈值时，自动停止充电或升压，温度恢复正常后自动重启工作。同时芯片本身具备4KV ESD静电防护能力，可抵御生产与使用过程中的静电冲击，满足-40℃到85℃的宽温工作需求，适配各类户外使用场景。
11. 针对边充边放逻辑混乱问题：智能优先级调度
12. HT4936A支持完整的边充边放功能，可实现外接充电器同时给手机与移动电源充电，且具备智能优先级调度：
13. 先插适配器再插手机时，优先给移动电源充满后再对手机充电；
14. 先插手机再插充电器时，优先给手机充饱后再转到移动电源充电；
15. 无论哪种接入顺序，最终均可实现手机与移动电源双满电；
16. 边充边放过程中移除充电器，自动切换到升压模式给手机供电，全程无需用户手动干预。

三、HT4936A芯片附加功能与产品增值点

除了核心的充放电管理能力外，HT4936A还集成了多项实用功能，可帮助充电宝产品打造差异化竞争力：

1. 内置手电灯驱动：支持双击按键开启/关闭手电灯功能，驱动电流最大可达50mA，无需外接限流电阻，简化外围电路设计。
2. 高集成度简化BOM成本：采用SOP16封装，集成度高，外围仅需电感、电容等少量元件即可完成完整方案，BOM成本比同类分离器件方案低20%以上，同时减少生产贴片环节的故障点。
3. 支持1MHz高频开关：可搭配更小体积的功率电感，帮助产品实现更轻薄的外观设计，适配当前充电宝小型化、便携化的发展趋势。

四、典型应用方案与落地建议

基于HT4936A的充电宝方案设计流程简单，开发周期短，量产可靠性高：

1. 参考官方典型原理图，仅需10个左右外围元件即可实现完整功能，支持10000mAh以内各类容量的充电宝产品开发。
2. PCB布局时需注意将输入输出滤波电容紧靠芯片引脚放置，电感与芯片保持5mm以上距离避免热耦合，底层走线避免从电容底部穿过，可进一步降低输出纹波与发热。
3. 生产过程中做好静电防护，操作人员佩戴防静电腕带，生产设备接地，可有效降低芯片静电损坏风险，良率可达99.8%以上。

对于主打高性价比、高可靠性的入门级与中端充电宝产品，HT4936A是极具竞争力的主控芯片选择，其成熟的功能设计与完善的保护机制，可帮助品牌厂商大幅降低售后返修率，提升产品市场口碑。
