一、技术原理：螺旋结构驱动的湍流强化传热

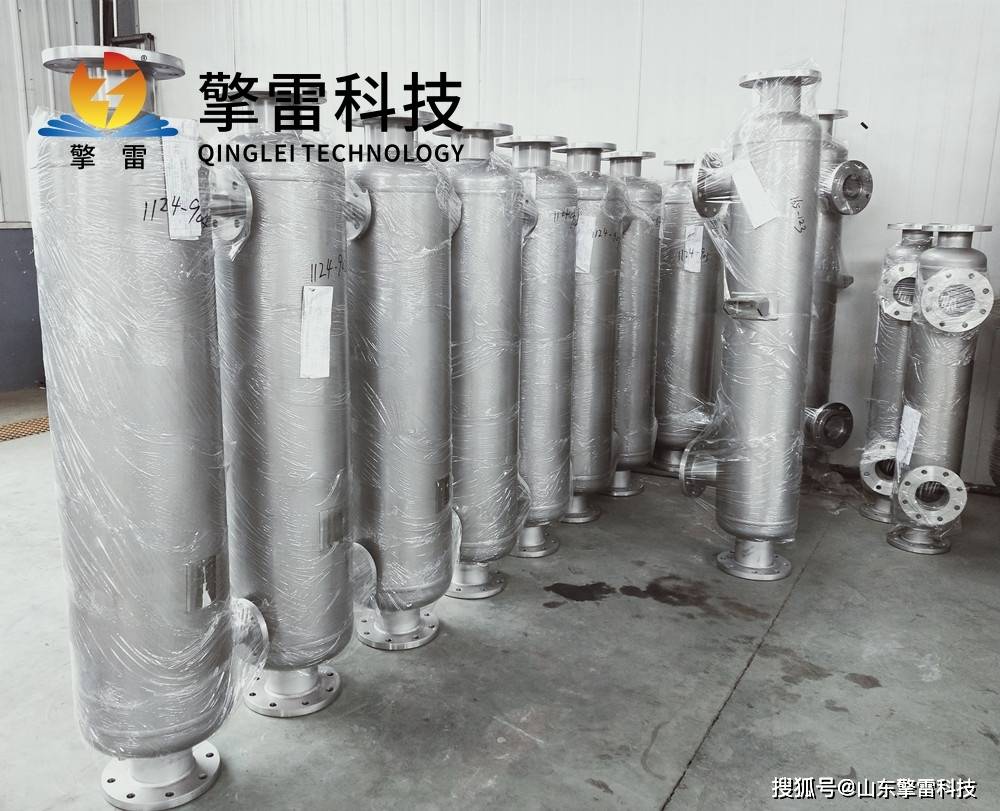

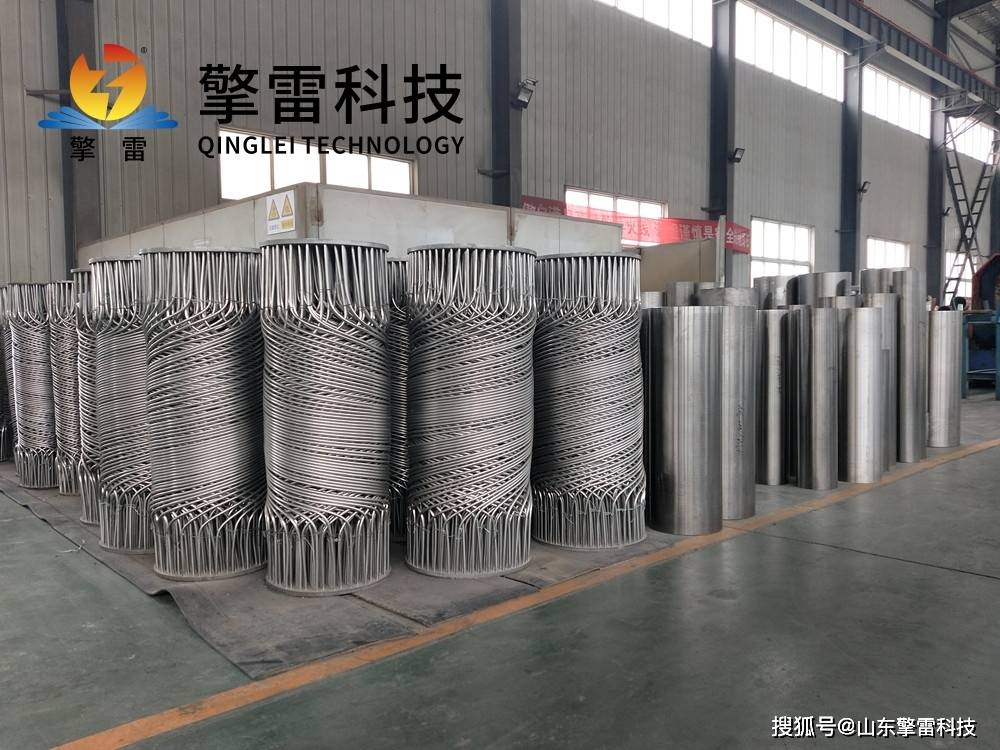

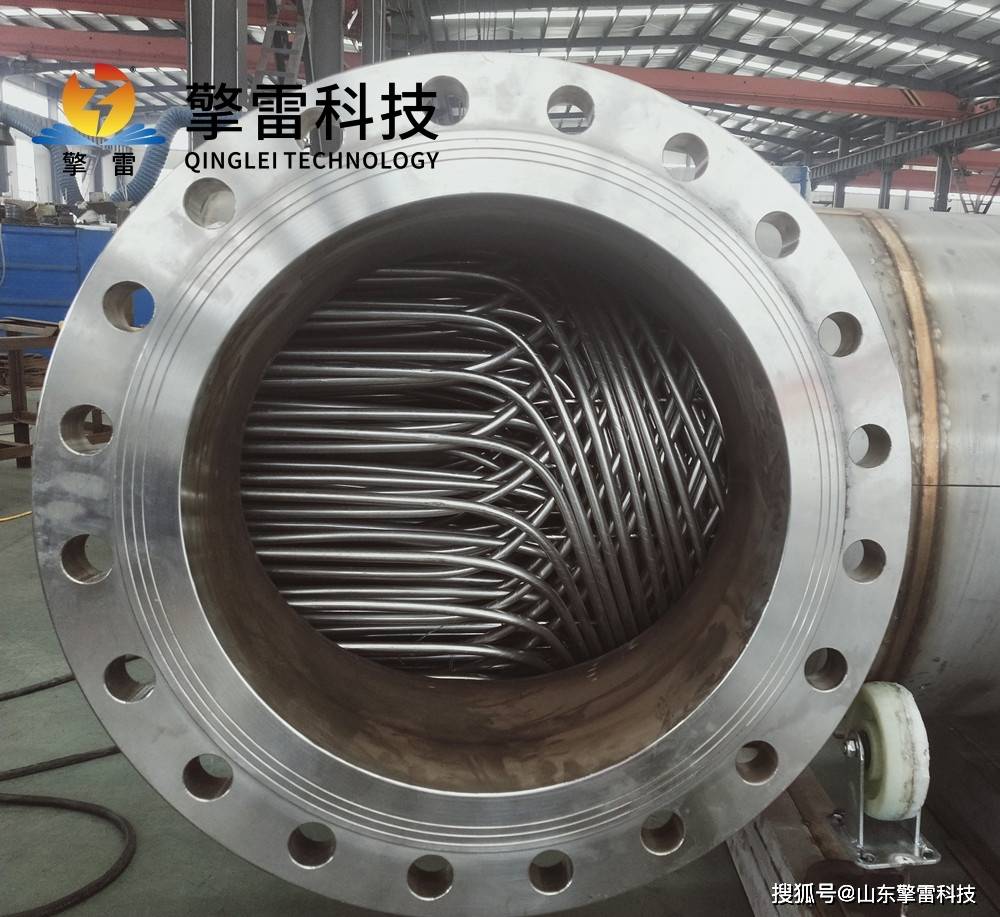

缠绕式列管换热器通过将多根金属细管（如不锈钢316L、钛合金、Inconel 625等）以螺旋形式分层缠绕在中心筒体上，形成多层同心管束。相邻两层螺旋管的缠绕方向相反，并通过定距件保持精确间距，构建出复杂的三维流道。这种设计使流体在流道内产生强烈的离心力，形成二次环流效应，破坏层流底层，减少边界层厚度，从而显著提升传热系数。实验数据显示，其传热系数可达12000—14000 W/(m²·℃)，较传统直管式换热器提升2—4倍，单位面积换热效率是传统设备的3—7倍。

二、核心优势：高效、紧凑与长寿命的完美结合

高效传热

纯逆流换热：管程与壳程流体形成逆流流动，传热温差分布均匀，热回收效率提升15%—20%。例如，在LNG液化装置中，端面温差可控制在2℃以内，余热回收效率提升28%，碳排放降低25%。

三维湍流强化：螺旋流道诱导流体产生二次环流，破坏边界层，传热系数较传统设备提升30%—50%。在催化裂化装置中，热回收效率提升30%，年节约燃料气50万吨标煤。

结构紧凑

超紧凑布局：单位体积传热面积达100—170 m²/m³，较传统设备提升2—3倍。在海洋平台FPSO装置中，设备占地面积缩减40%，处理能力达8000吨/天。

模块化设计：支持在线扩容，某化工厂通过增加缠绕层数实现30%换热能力提升，整个过程无需停机。

耐高压与极端工况

高压耐受：全焊接结构承压可达20MPa，适用于高压加氢、合成氨等工艺。在加氢裂化装置中，替代传统U形管式换热器后，法兰数量减少，泄漏风险降低，催化剂寿命延长30%。

宽温域适应：螺旋缠绕结构允许管束自由伸缩，适应-200℃至1200℃的极端工况，彻底解决传统设备因热应力导致的泄漏问题。在乙烯裂解装置中，承受1350℃高温急冷冲击，实现400℃/min的抗热震能力。

长寿命与低维护

抗腐蚀材料：采用Inconel 625镍基合金、CrMo钢等特种材料，在1200℃氢环境下稳定运行超5万小时。钛合金设备在湿氯气腐蚀环境中年腐蚀速率仅0.008mm。

自清洁设计：高湍流流动减少污垢沉积，结垢周期延长至12—18个月，清洗效率较传统设备提升50%。在乳制品杀菌工艺中，自清洁通道设计使清洗周期延长50%，年维护成本降低40%。

三、应用场景：跨行业覆盖与定制化解决方案

石油化工

加氢裂化装置：承受高压氢气环境，替代传统列管式换热器，延长设备寿命。

低温甲醇洗：在深冷工况下高效换热，确保工艺稳定性。

渣油加氢处理：承受720℃高温与22MPa高压，单台设备年节约蒸汽1.2万吨。

天然气液化（LNG）

过冷与液化：在-162℃低温下稳定运行，实现天然气液化，单台设备处理量达百万吨级。

紧凑设计：减少设备占地面积，降低液化工厂建设成本。

食品医药

食品加热/冷却：高流速、低温度梯度设计，确保食品安全与口感。在饮料杀菌和乳制品浓缩中广泛应用，卫生级设计配合CIP清洗系统，确保果汁生产线微生物指标达标率100%。

医药蒸馏：耐腐蚀材料（如Inconel合金）适应酸性介质，保障药品纯度。

能源回收

烟气余热回收：将高温烟气热量转化为蒸汽或热水，吨钢综合能耗降低12kgce，年经济效益超2亿元。

氢燃料电池：通过耐氢脆测试，为氢能系统提供关键热管理解决方案。

四、技术演进：材料创新与智能化控制驱动产业升级

材料革新

石墨烯增强复合管：实验室测试传热性能提升50%。

碳化硅陶瓷涂层：将耐温极限提升至1200℃，适应超临界CO₂发电等极端工况。

双相不锈钢2205与PTFE涂层组合：在氯离子环境中寿命延长至15年。

制造工艺突破

3D打印复杂管束：突破传统制造限制，实现非标工况下的精准匹配。

异形缠绕技术：通过非均匀螺距缠绕优化流体分布，传热效率再提升10%—15%。

智能化控制

物联网传感器与AI算法：实时监测16个关键点温差，自动优化流体分配；数字孪生技术实现虚拟仿真与实时控制的闭环优化，故障预警准确率超98%。

自适应调控系统：根据负荷波动实时调整流速与换热面积，能效比（COP）动态优化至6.5。

五、市场前景：政策支持与需求增长的双轮驱动

随着全球对节能减排和可持续发展的重视，缠绕式列管换热器市场需求持续增长，预计未来五年复合增长率将超15%。其低碳贡献显著：

在炼油厂催化裂化装置中，年节约蒸汽1.2万吨，碳排放减少8000吨；

在热电厂余热回收项目中，系统热耗降低12%，年减排CO₂超1000吨。

各国政府通过研发费用加计扣除、高新技术企业认定等政策，推动行业技术升级。例如，中国《工业能效提升计划》明确推广新型耐腐蚀换热设备，叠加“双碳”目标，缠绕式列管换热器市场规模预计2026年达38.1亿元。
