要闻！新国标即将发布，砂石骨料这些红线务必牢记！
近日，住房城乡建设部依据《关于印发 2024 年工程建设规范标准编制及相关工作计划的通知》（建标函〔2024〕41 号），组织中国建筑科学研究院有限公司等单位修订形成国家标准《混凝土质量控制标准（修订征求意见稿）》，现向社会公开征求意见。
征求意见稿中粗骨料、细骨料相关内容与砂石行业密切相关：

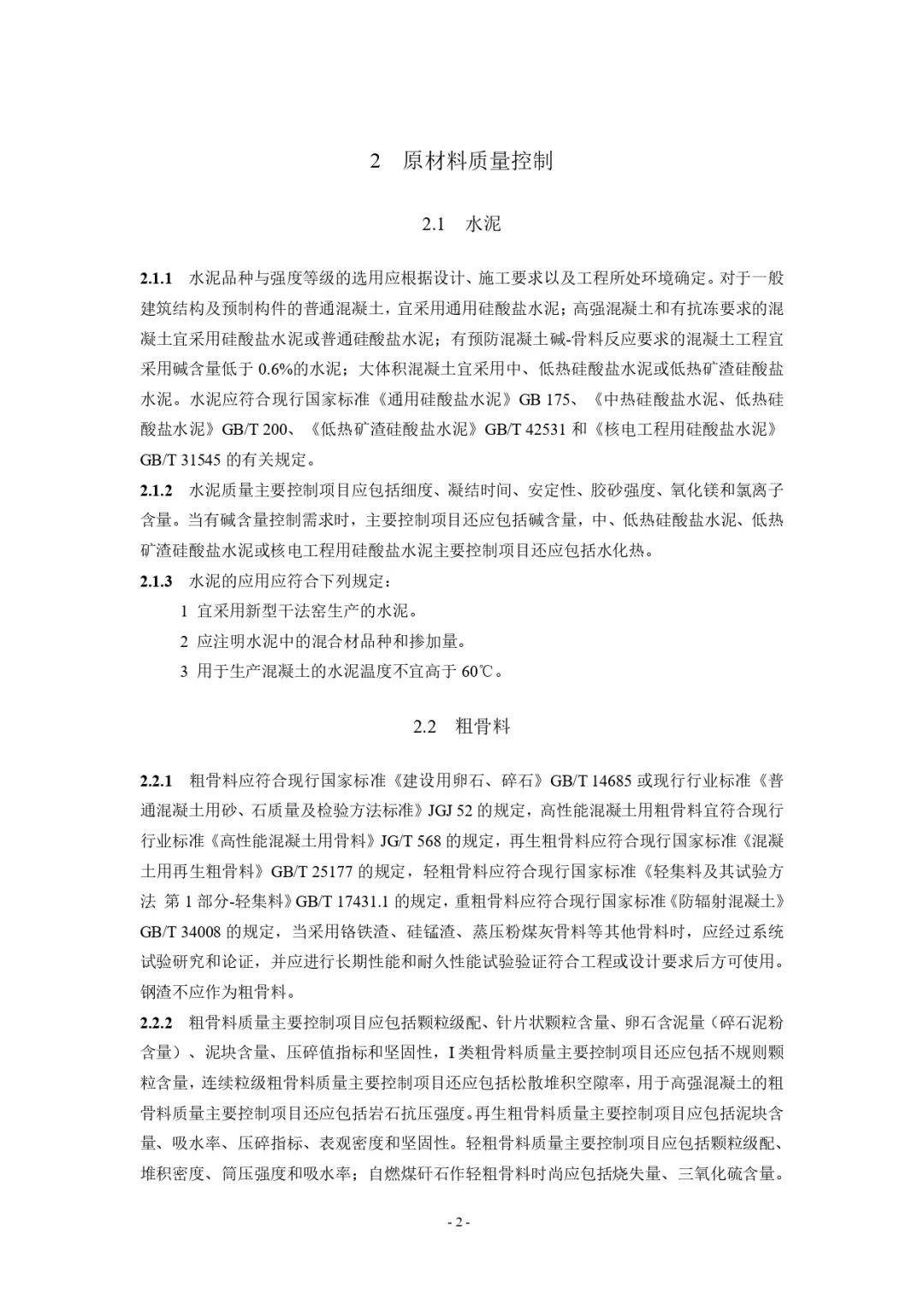

粗骨料方面，明确钢渣不应作为粗骨料；以颗粒级配、针片状颗粒含量、含泥量、泥块含量、压碎值指标、坚固性为重要控制项目。

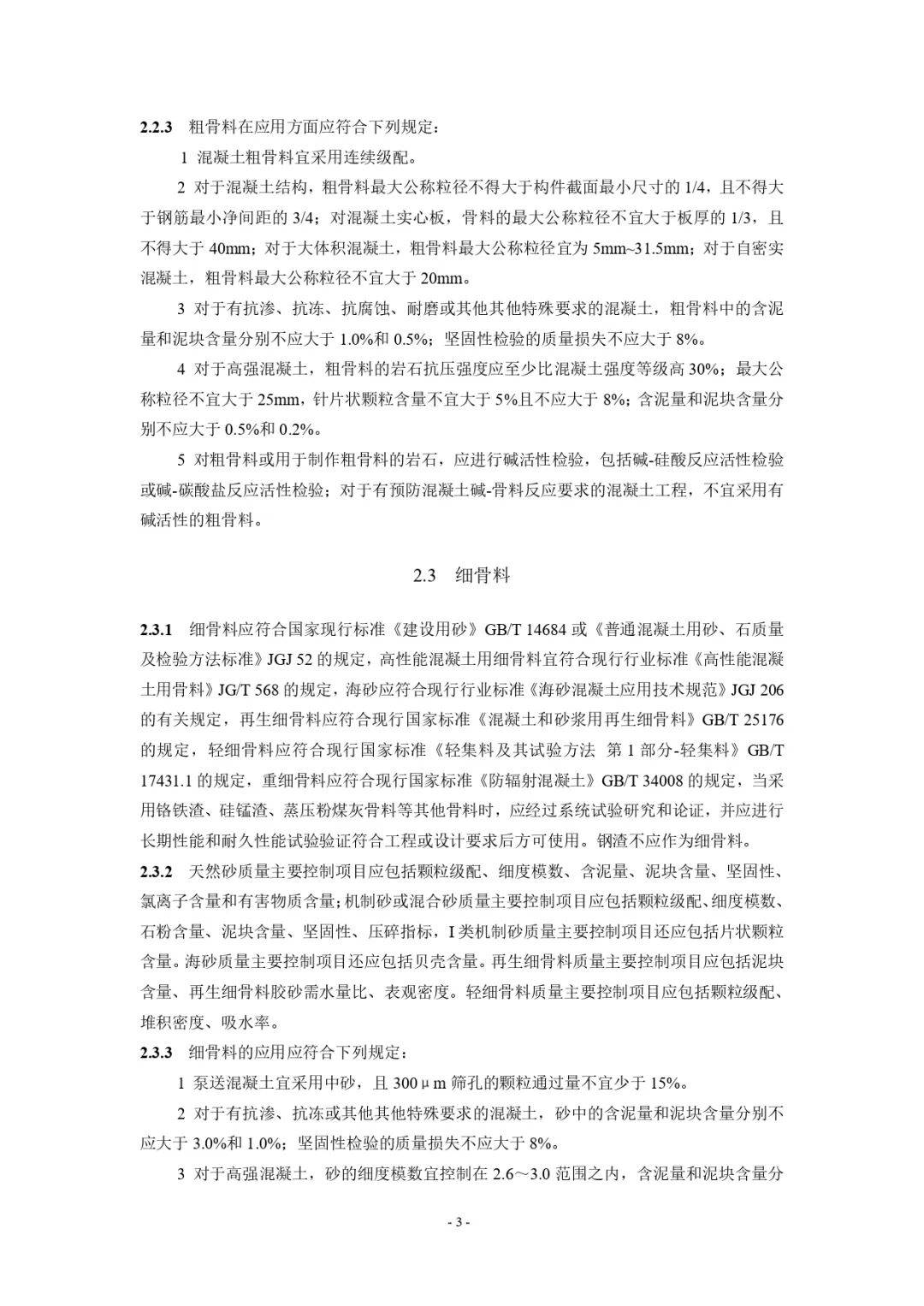

量化应用指标。粗骨料宜采用连续级配，最大公称粒径与构件截面尺寸、钢筋净距、板厚等联动限定；对于有抗渗、抗冻、抗腐蚀、耐磨或其他特殊要求的混凝土，含泥量、泥块含量分别不大于1.0%和0.5%；高强混凝土岩石抗压强度应比混凝土强度等级高30%以上。

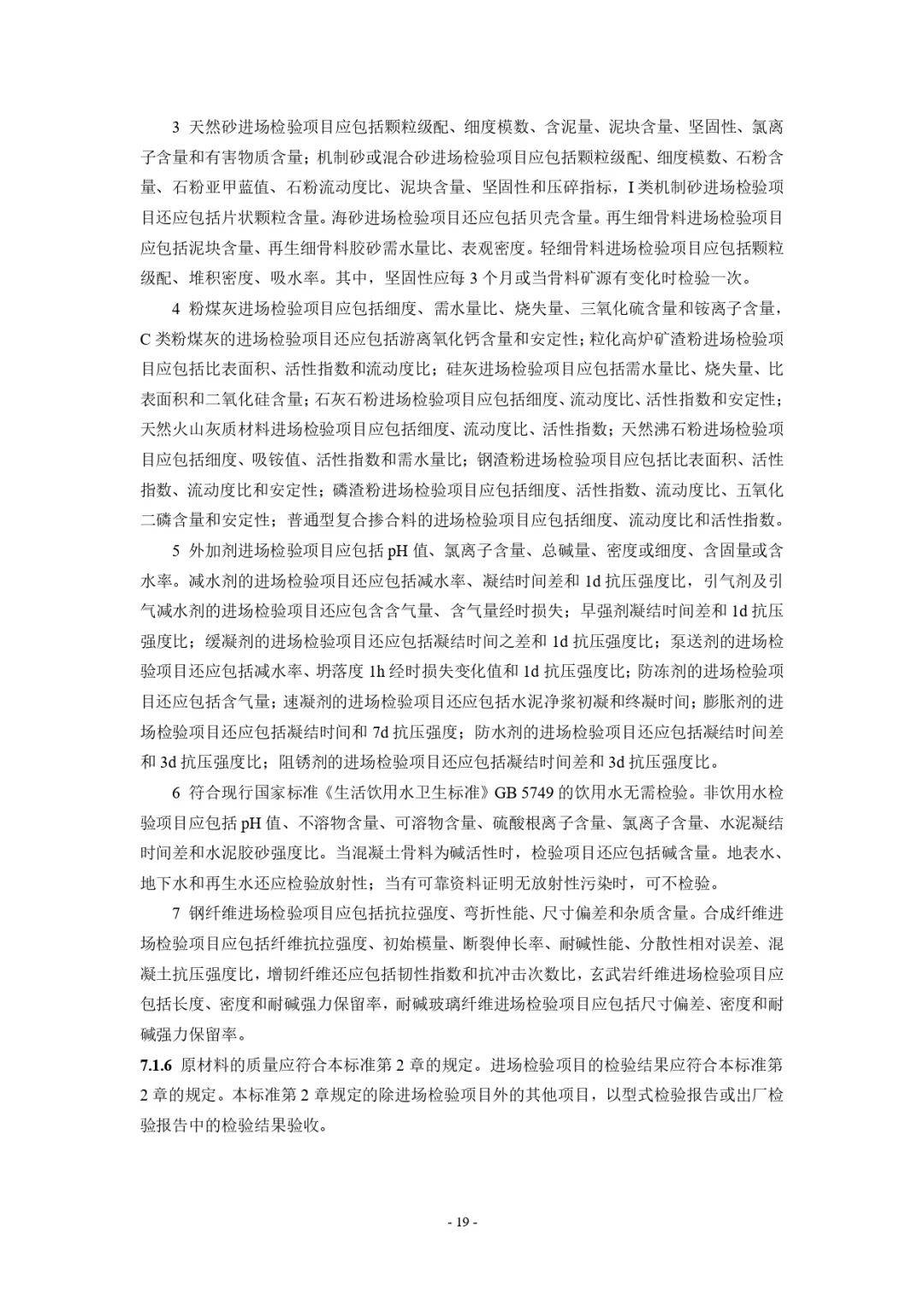

细骨料方面，同样明确钢渣不应作为细骨料；该标准解决了同一品种砂子可参照多项标准的问题；对含泥量、泥块含量、氯离子含量、细度模数及海砂净化处理、碱活性检验等作出明确规定。
提出机制砂石粉含量的控制不仅只通过亚甲蓝值控制，要使用亚甲蓝值以及石粉流动度比双重控制。

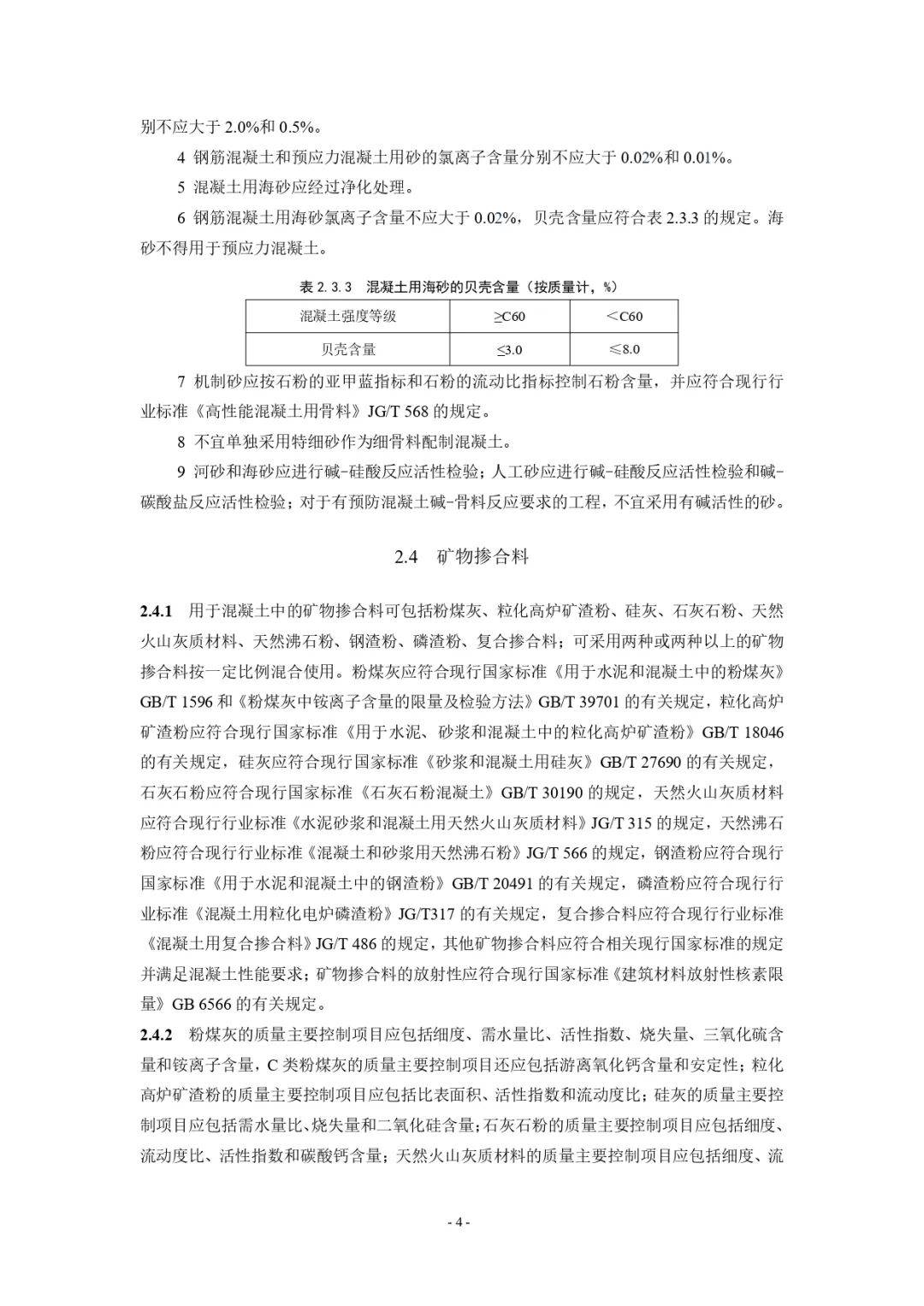

应用指标量化清晰。对于广泛应用的泵送混凝土标准要求宜采用中砂，300μm筛孔颗粒通过量不宜少于15%；特殊要求混凝土含泥量、泥块含量分别不大于3.0%和1.0%；高强混凝土细度模数宜为2.6至3.0；钢筋混凝土、预应力混凝土氯离子含量分别不大于0.02%和0.01%；海砂须经净化处理且不得用于预应力混凝土，贝壳含量按强度等级分档控制；不宜单独采用特细砂，并须进行碱活性检验。
有关单位和公众可通过以下途径反馈意见：电子邮箱zuqiwang@126.com；通信地址为北京市朝阳区北三环东路30号中国建筑科学研究院有限公司C座18层，邮编 100013。意见反馈截止时间为2026年9月21日。

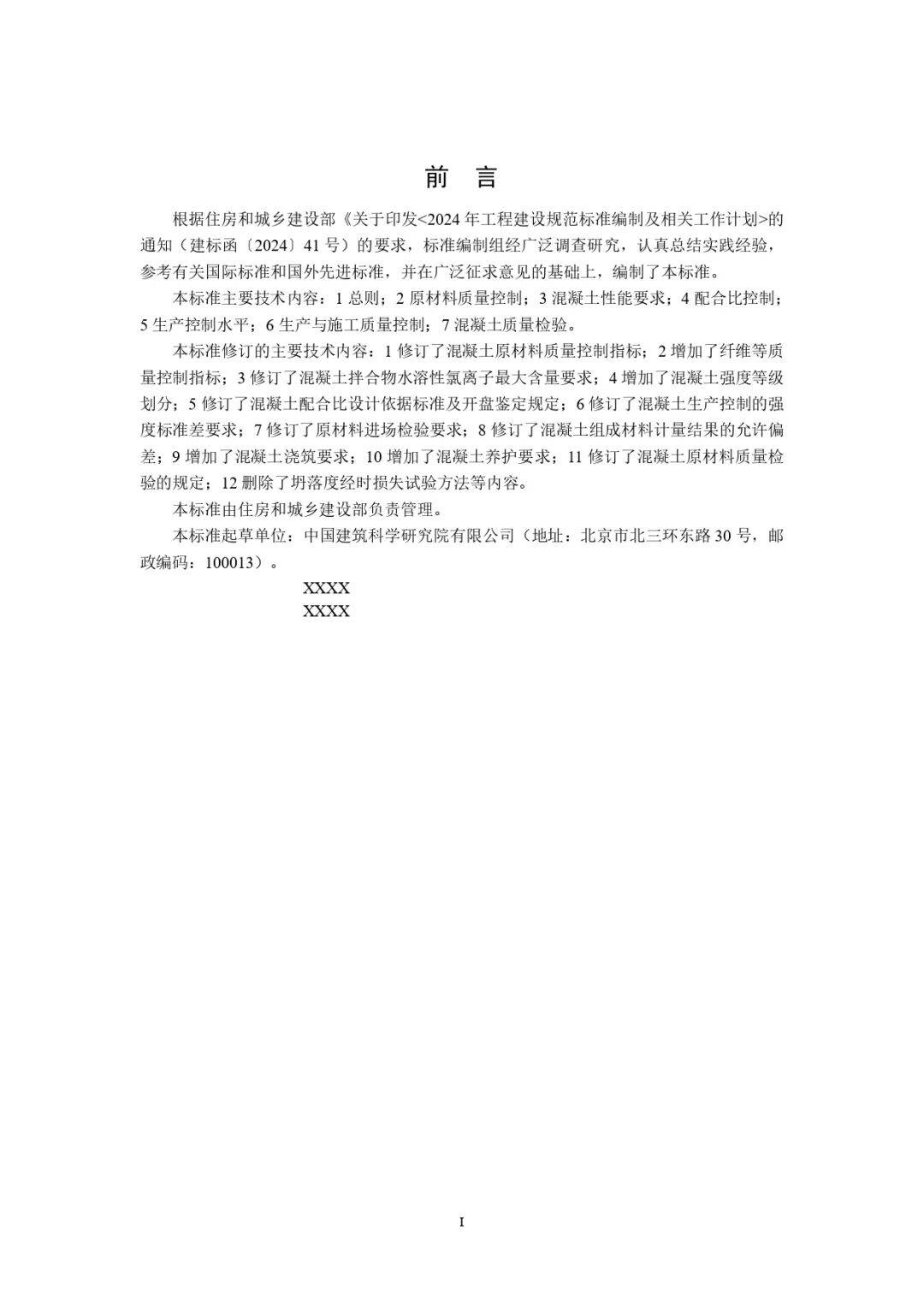

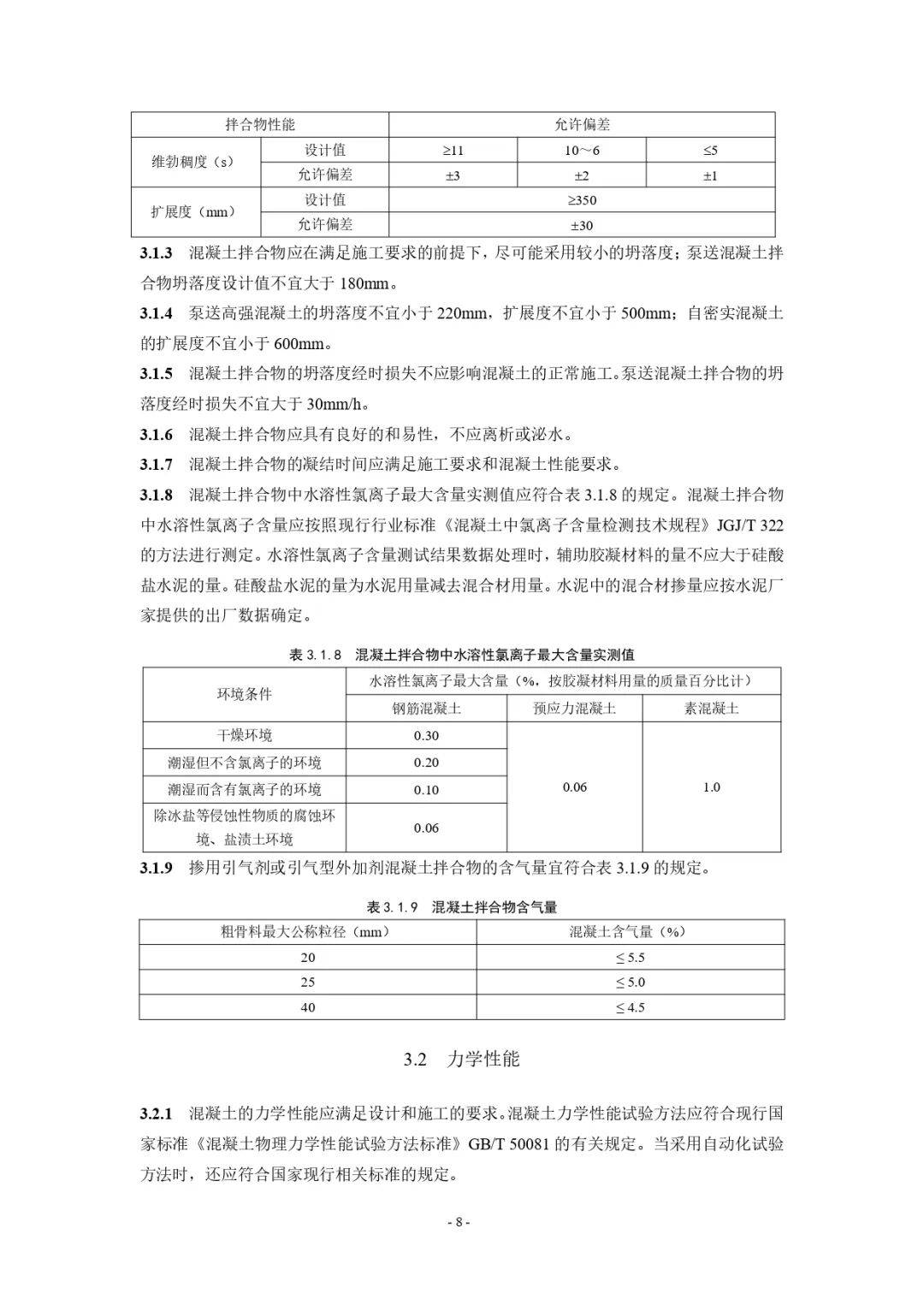

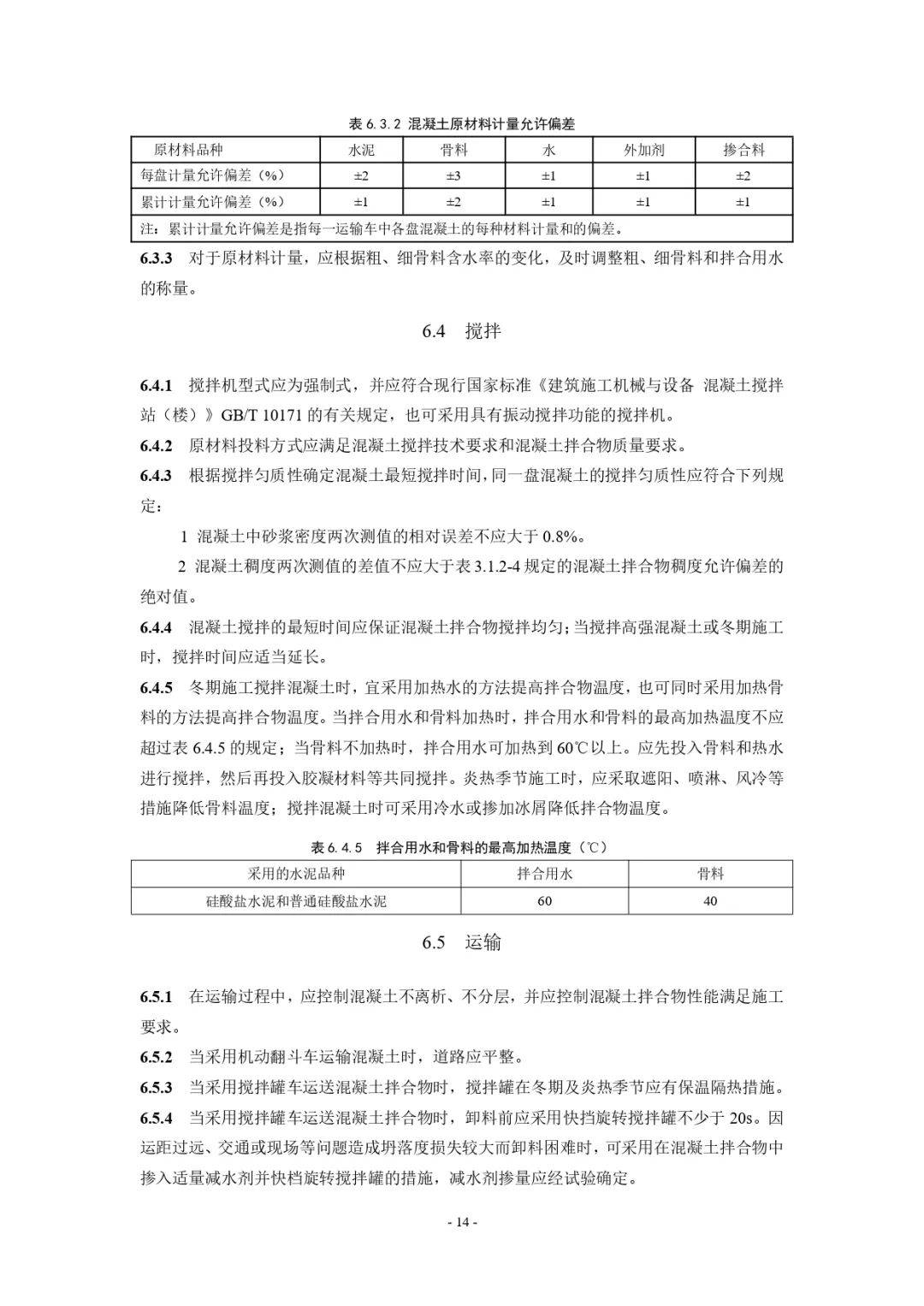

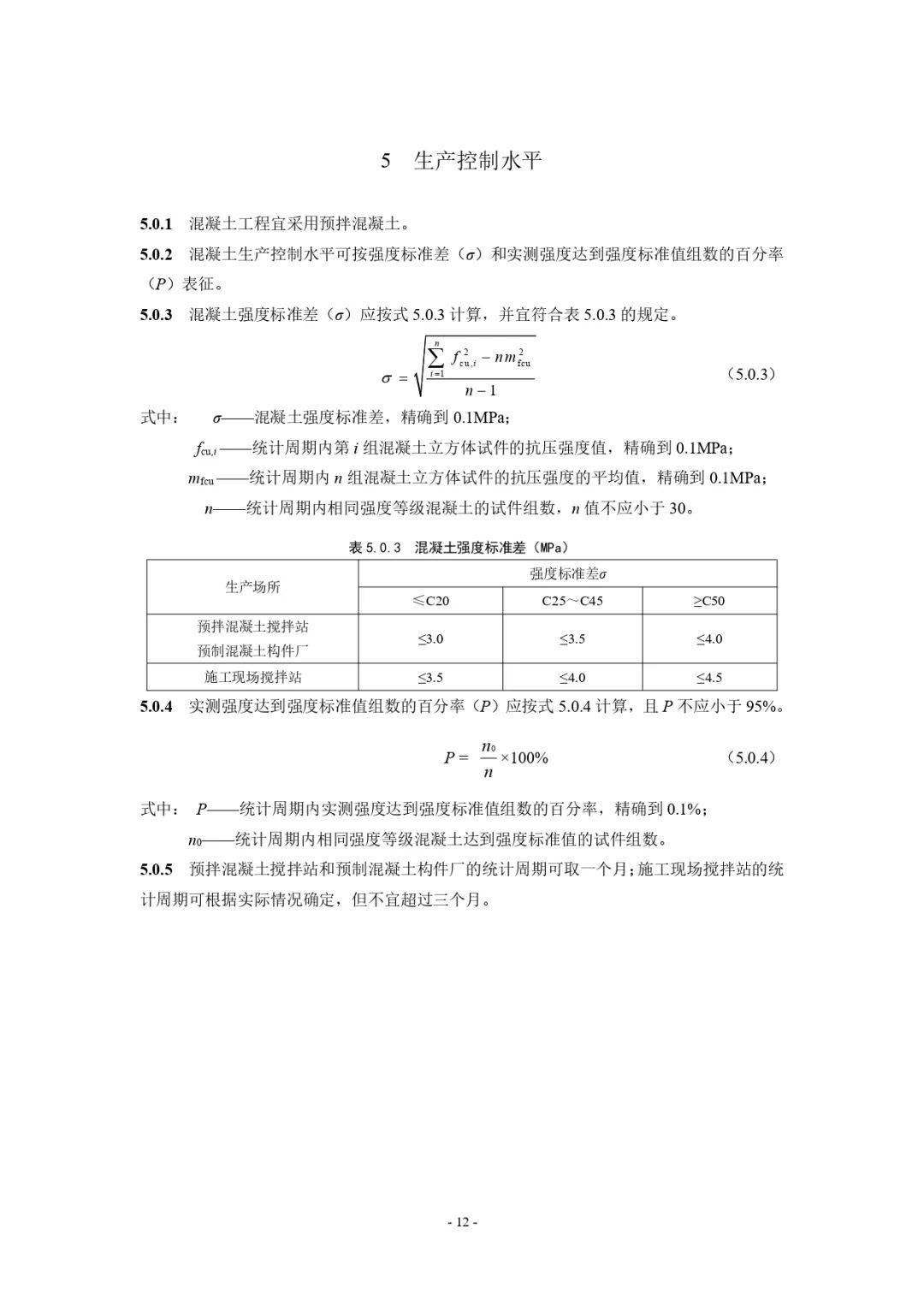

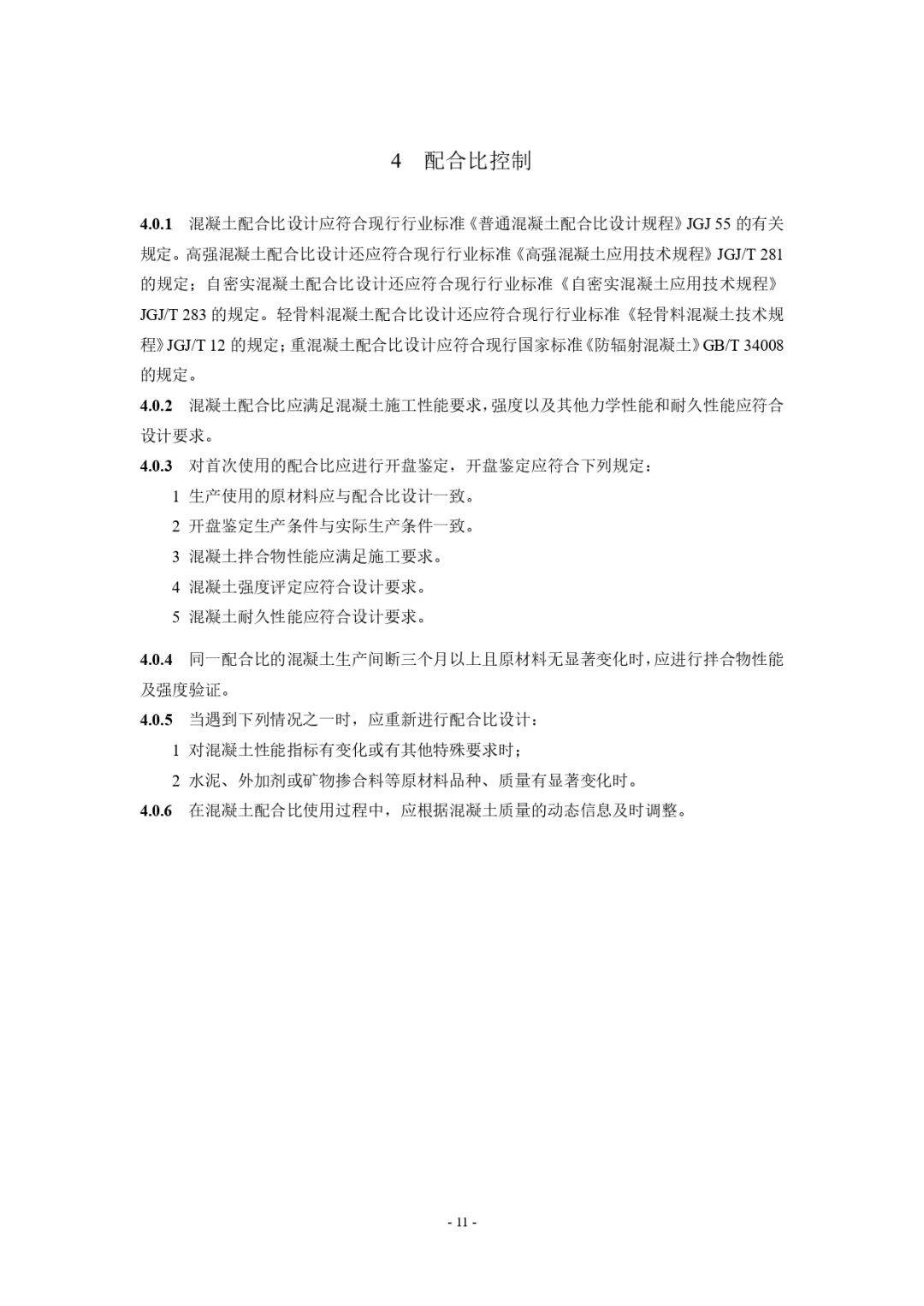

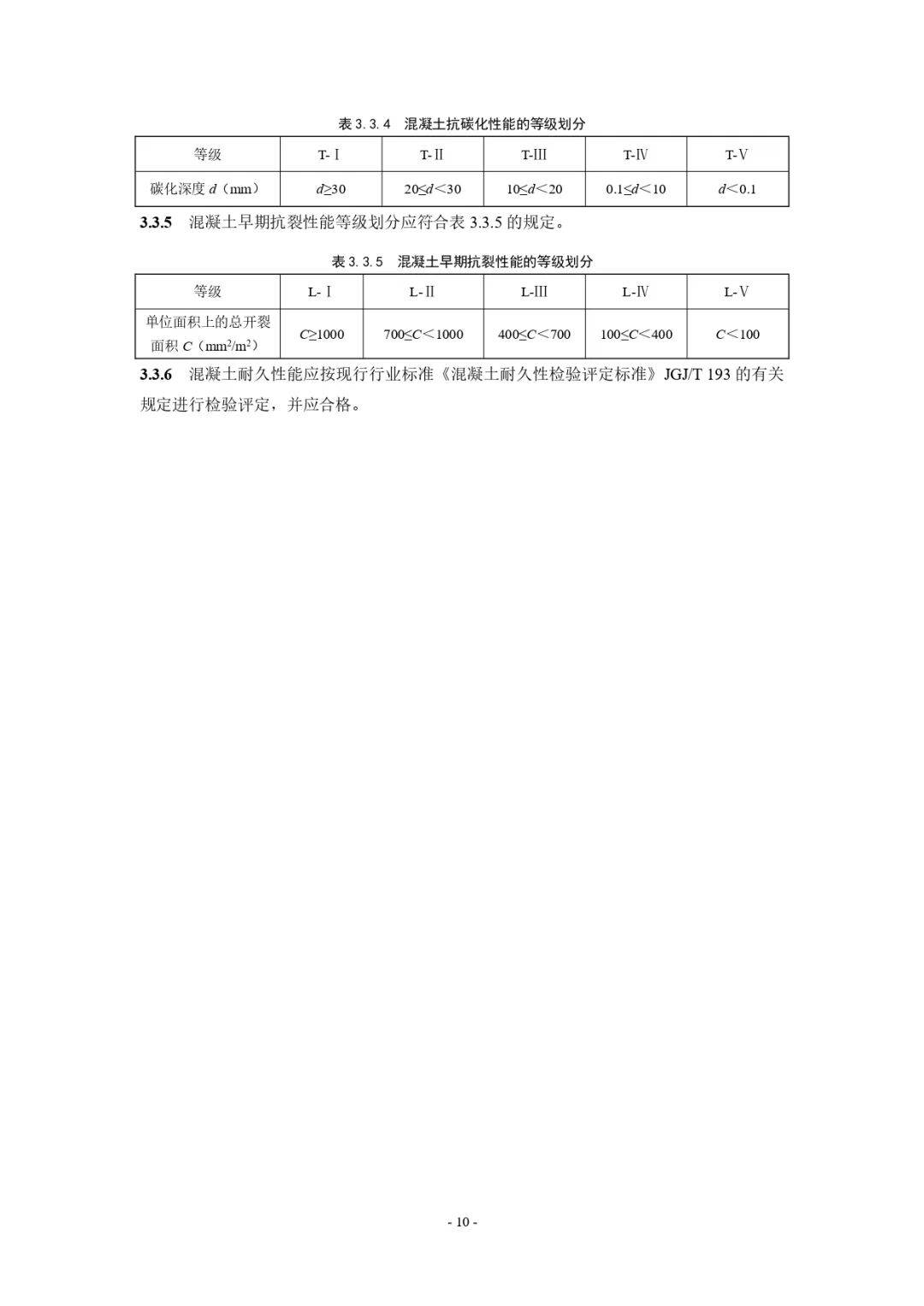

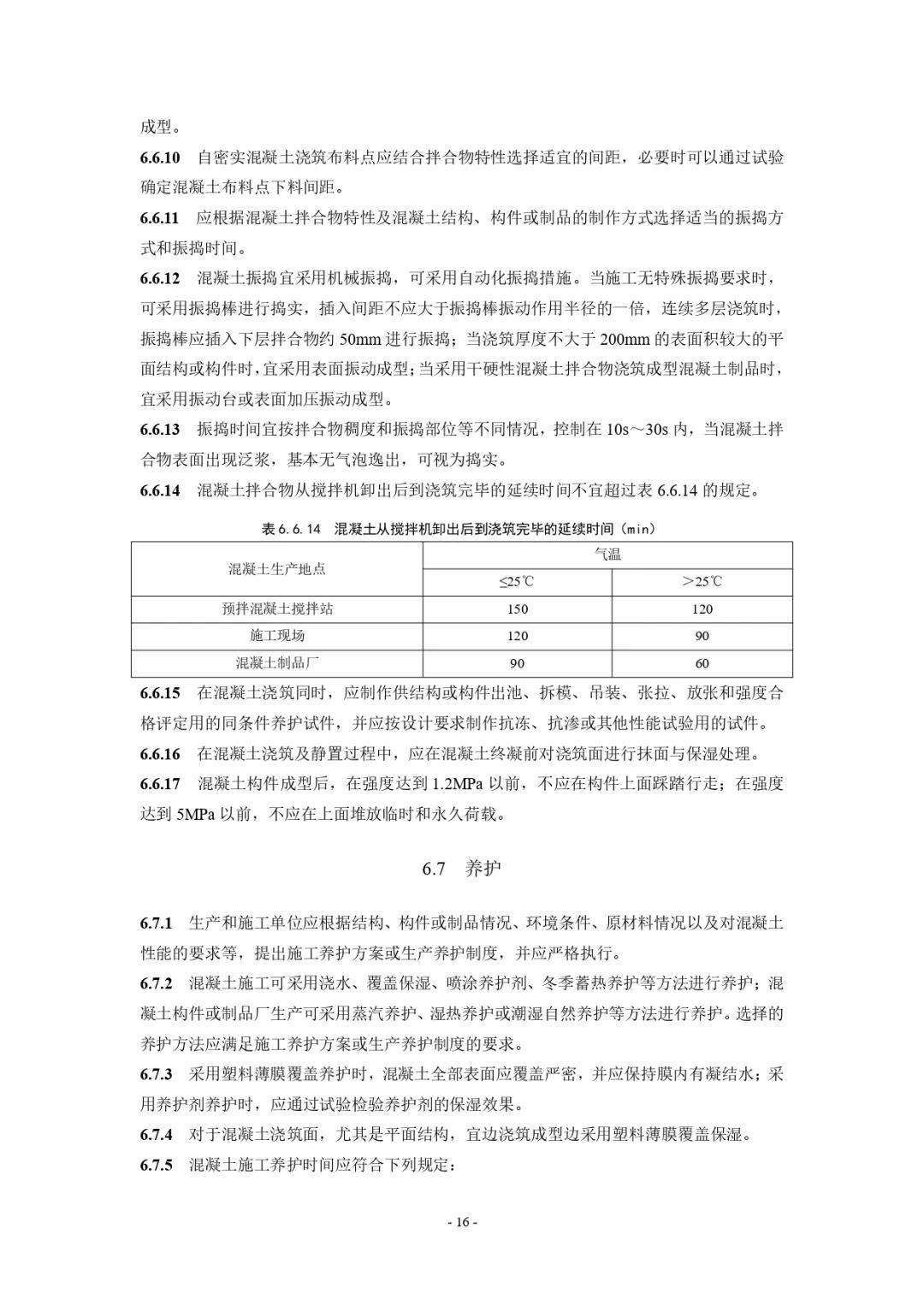

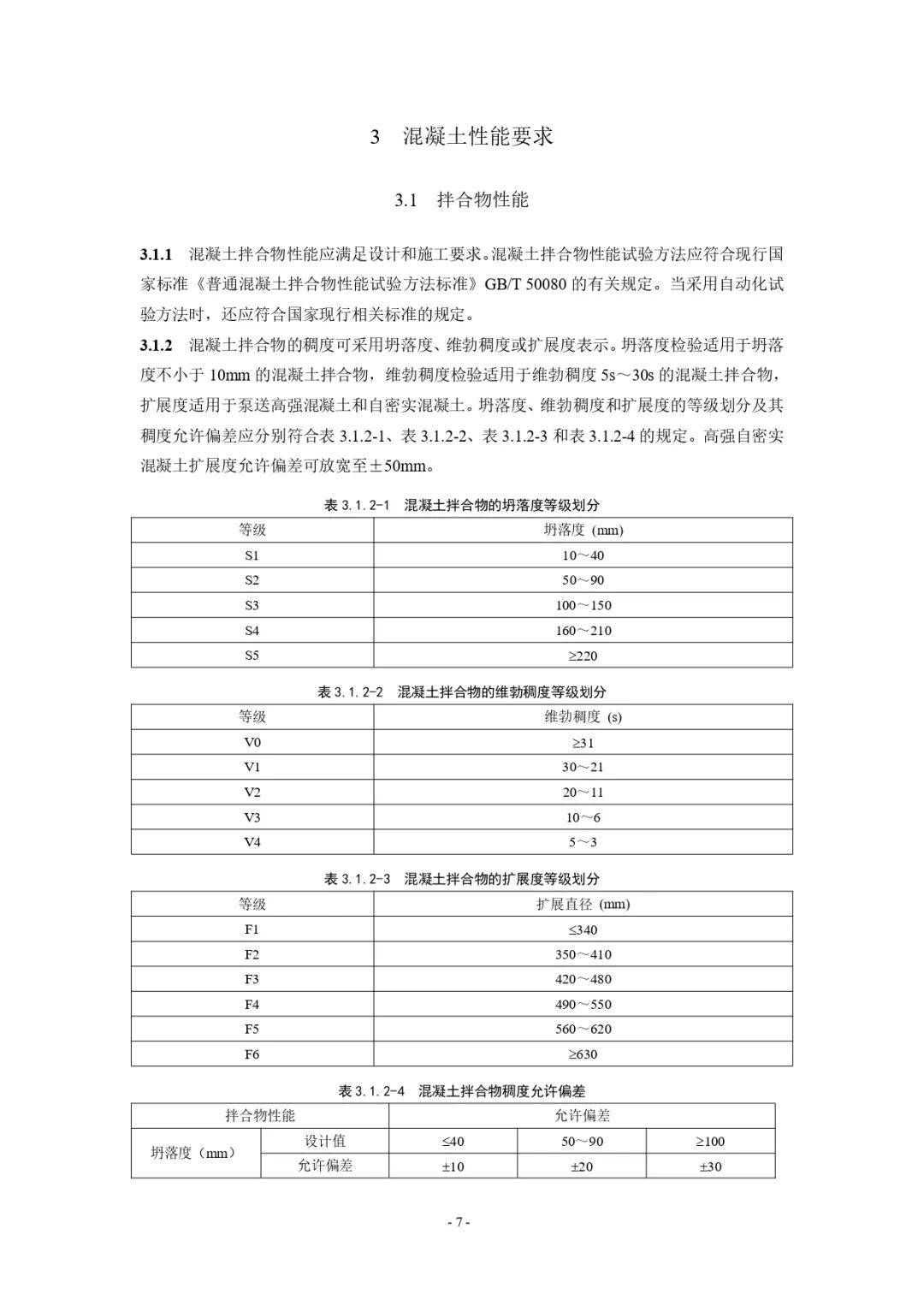

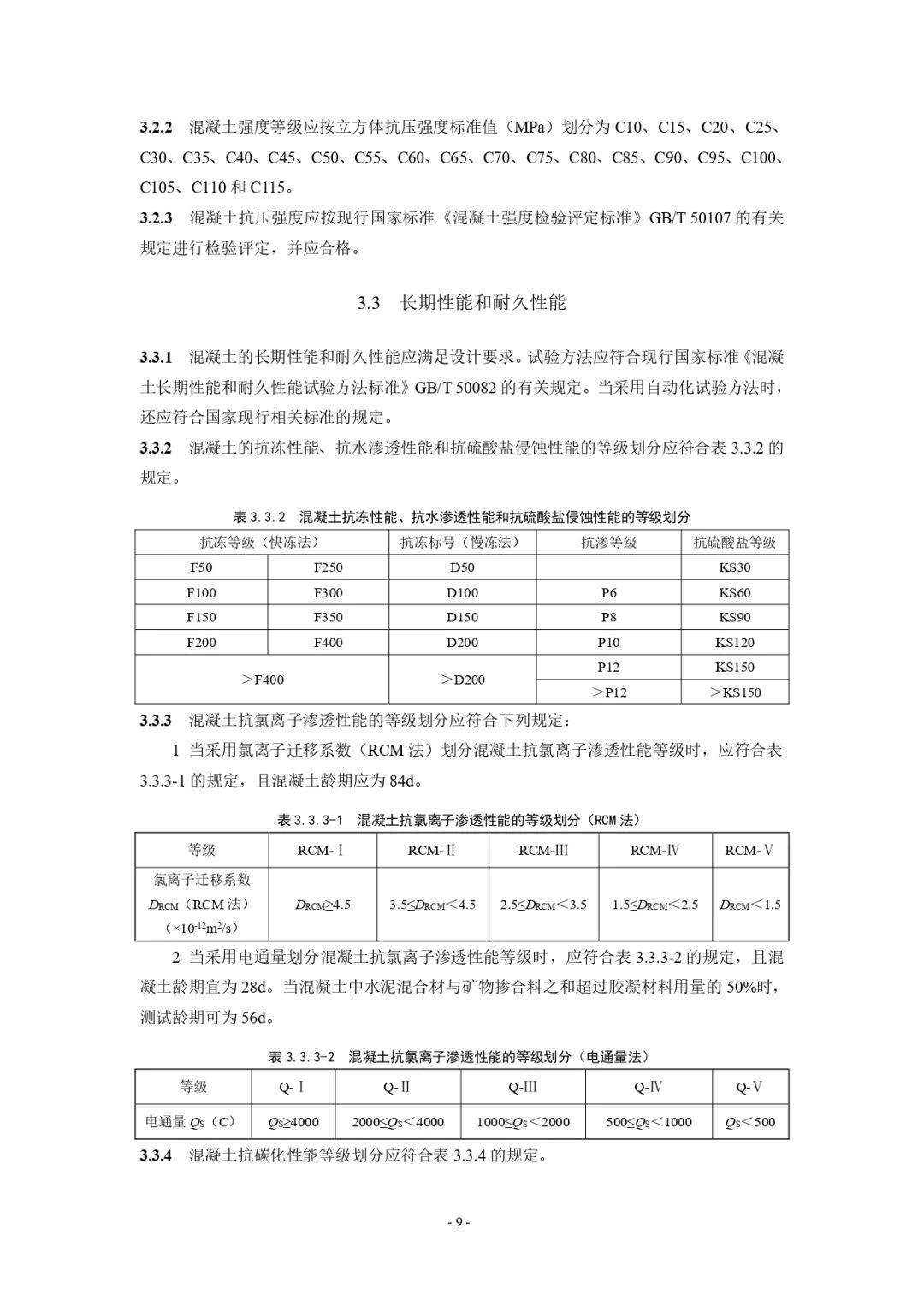

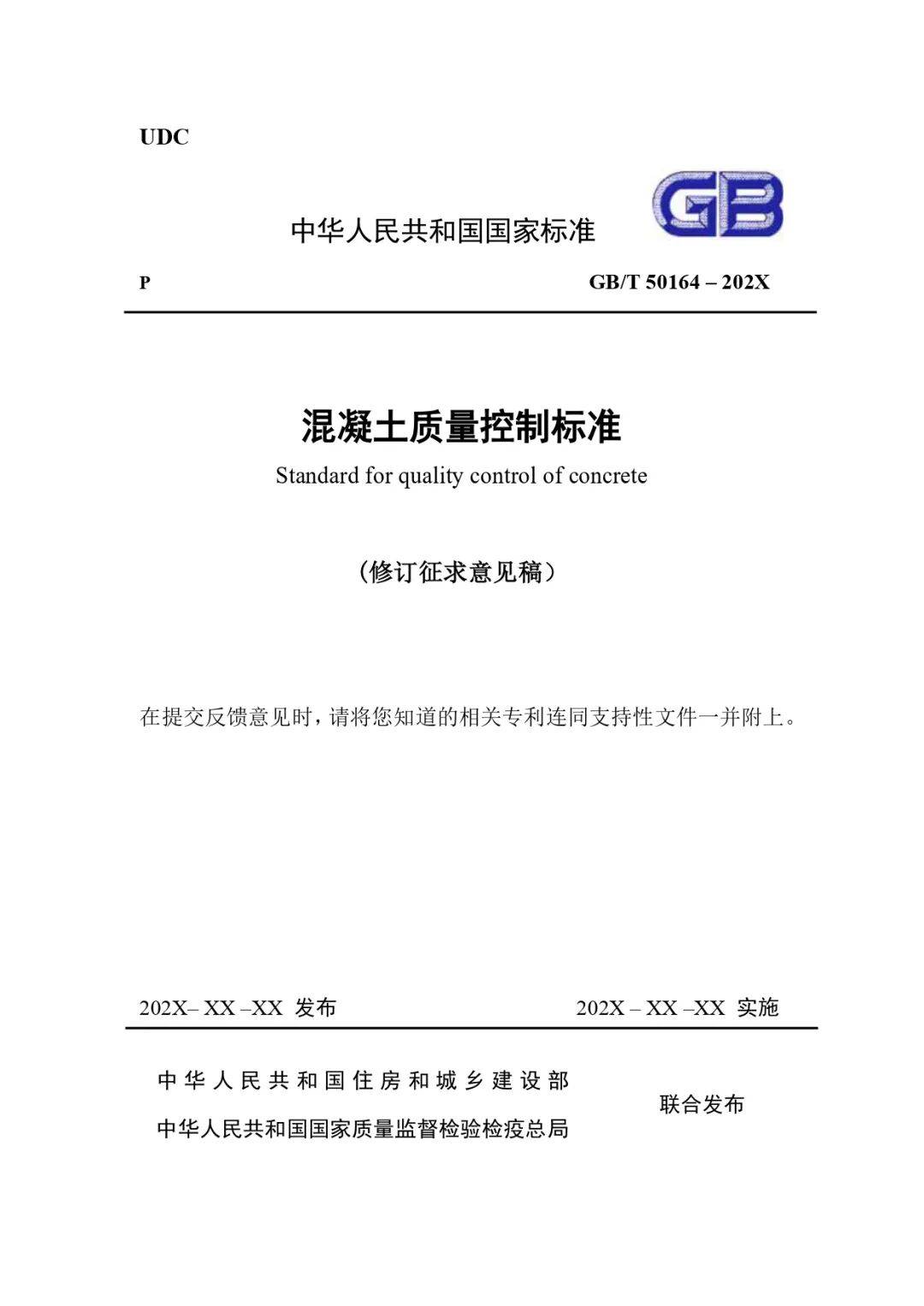

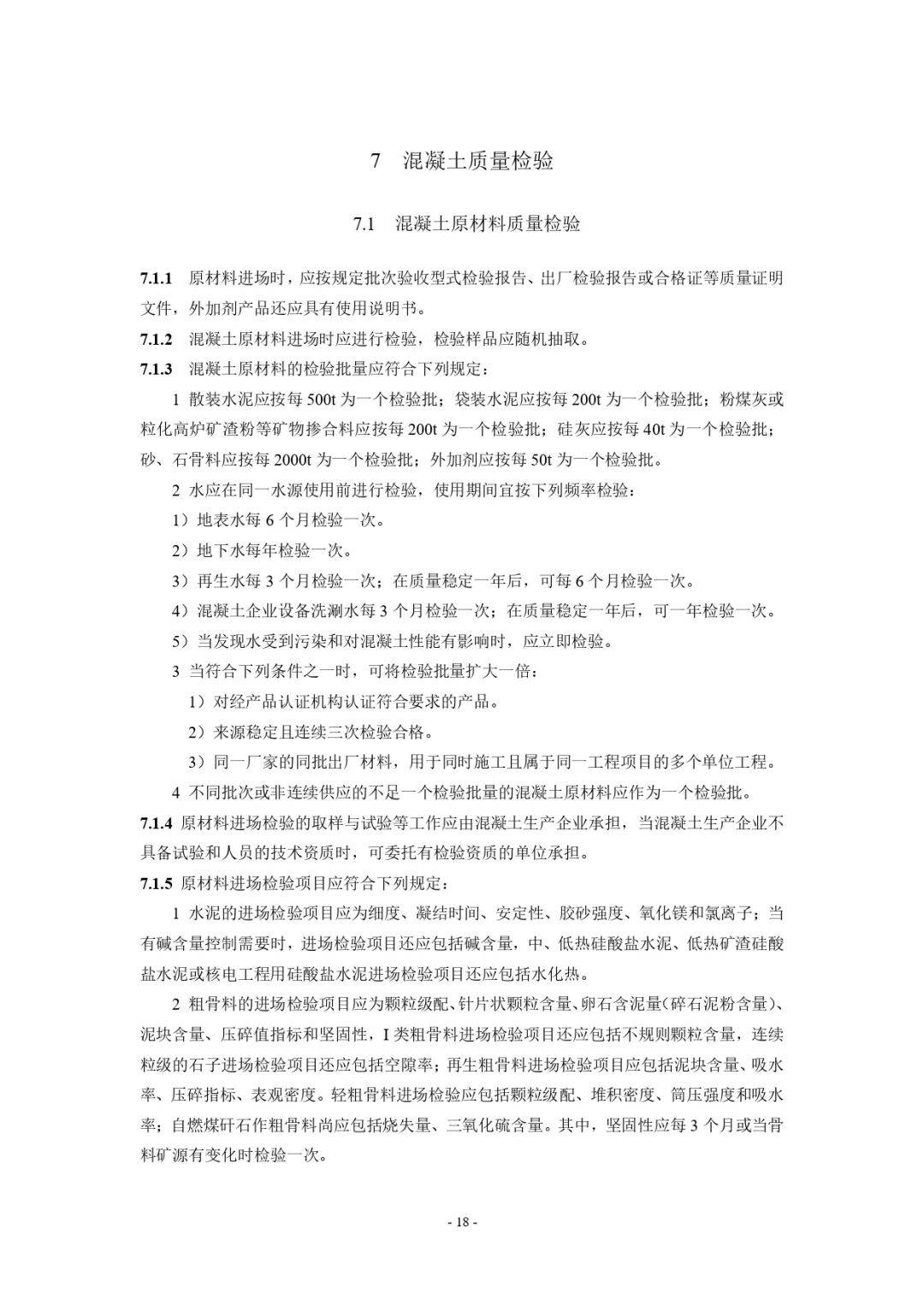

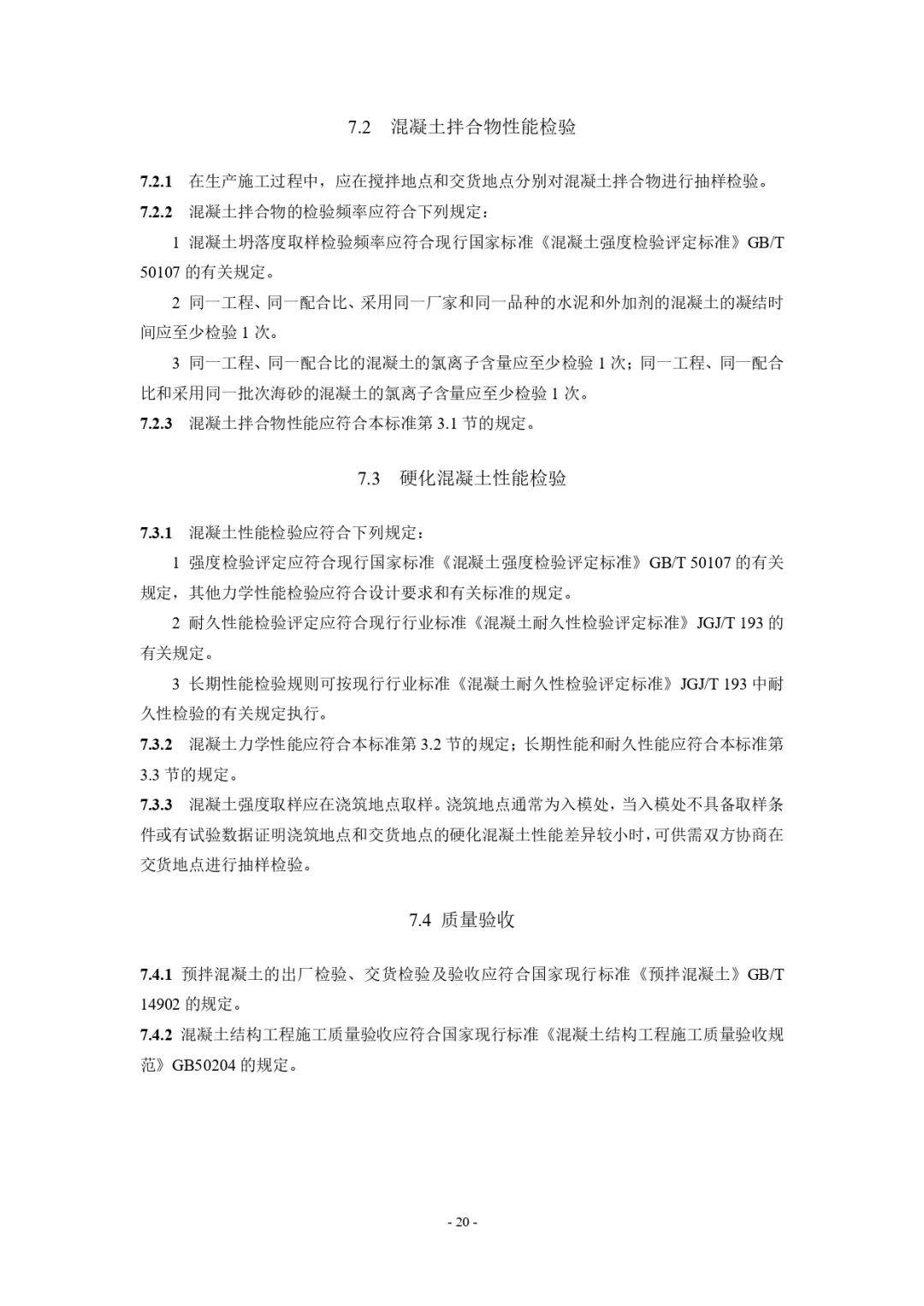

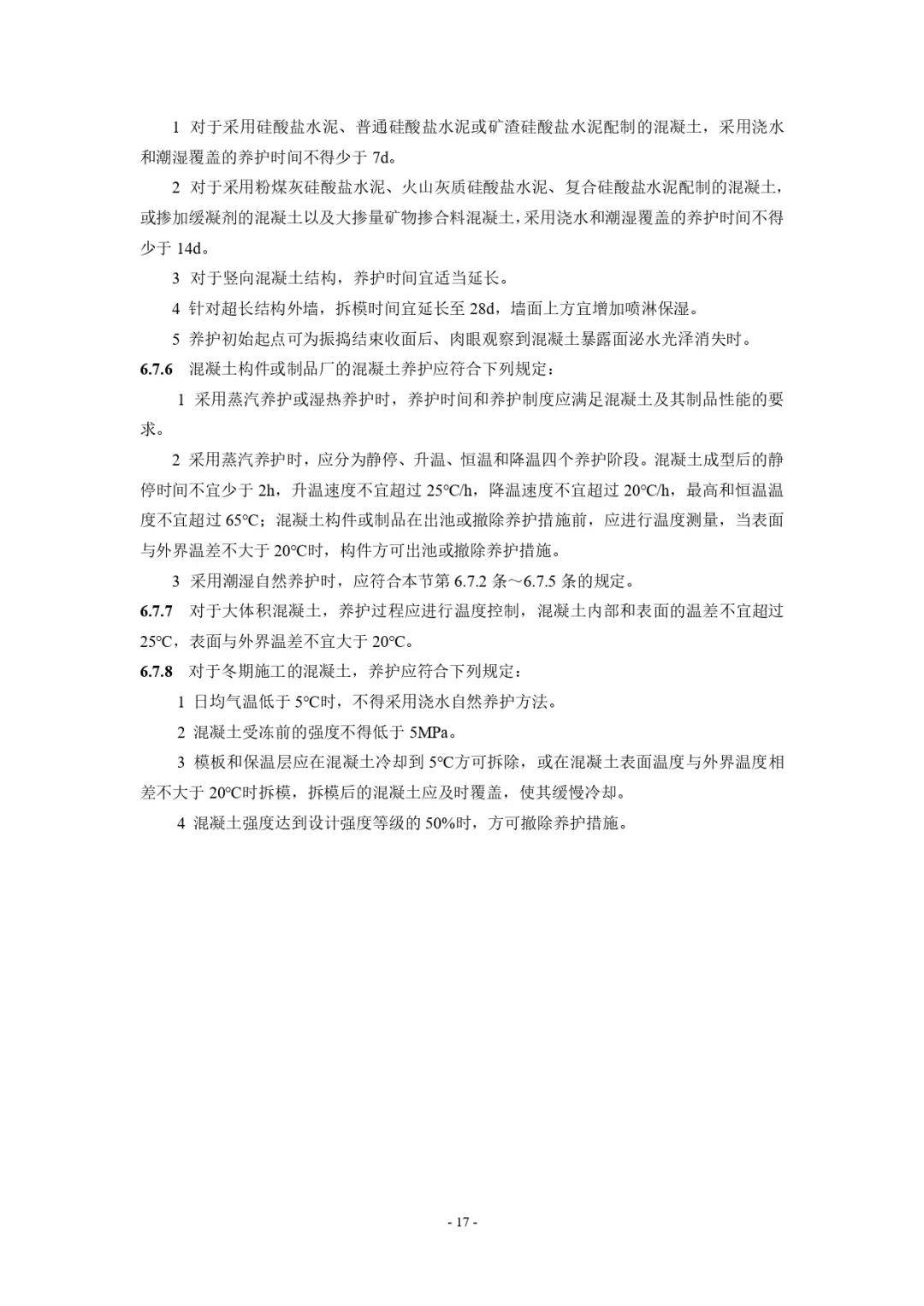

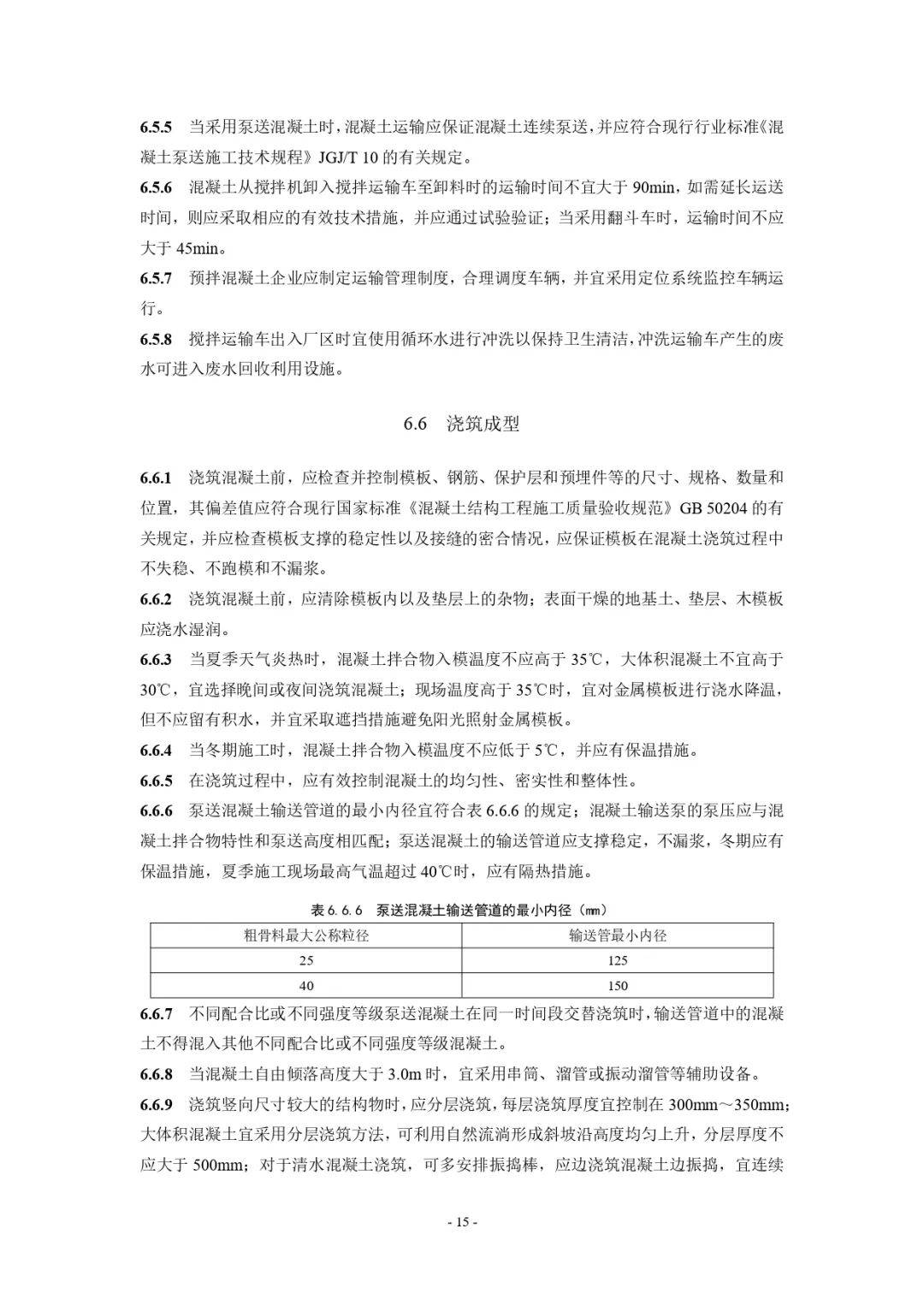

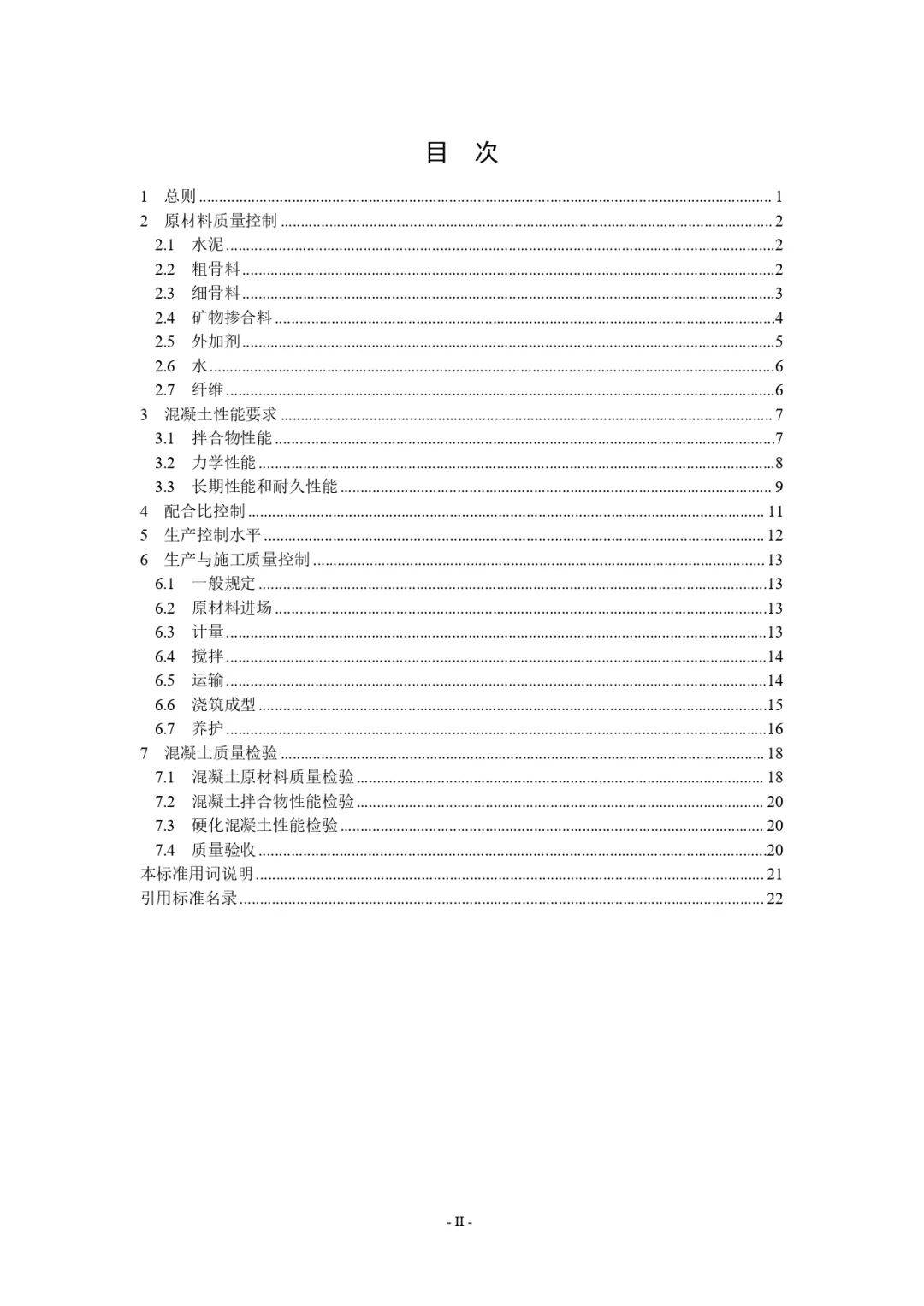

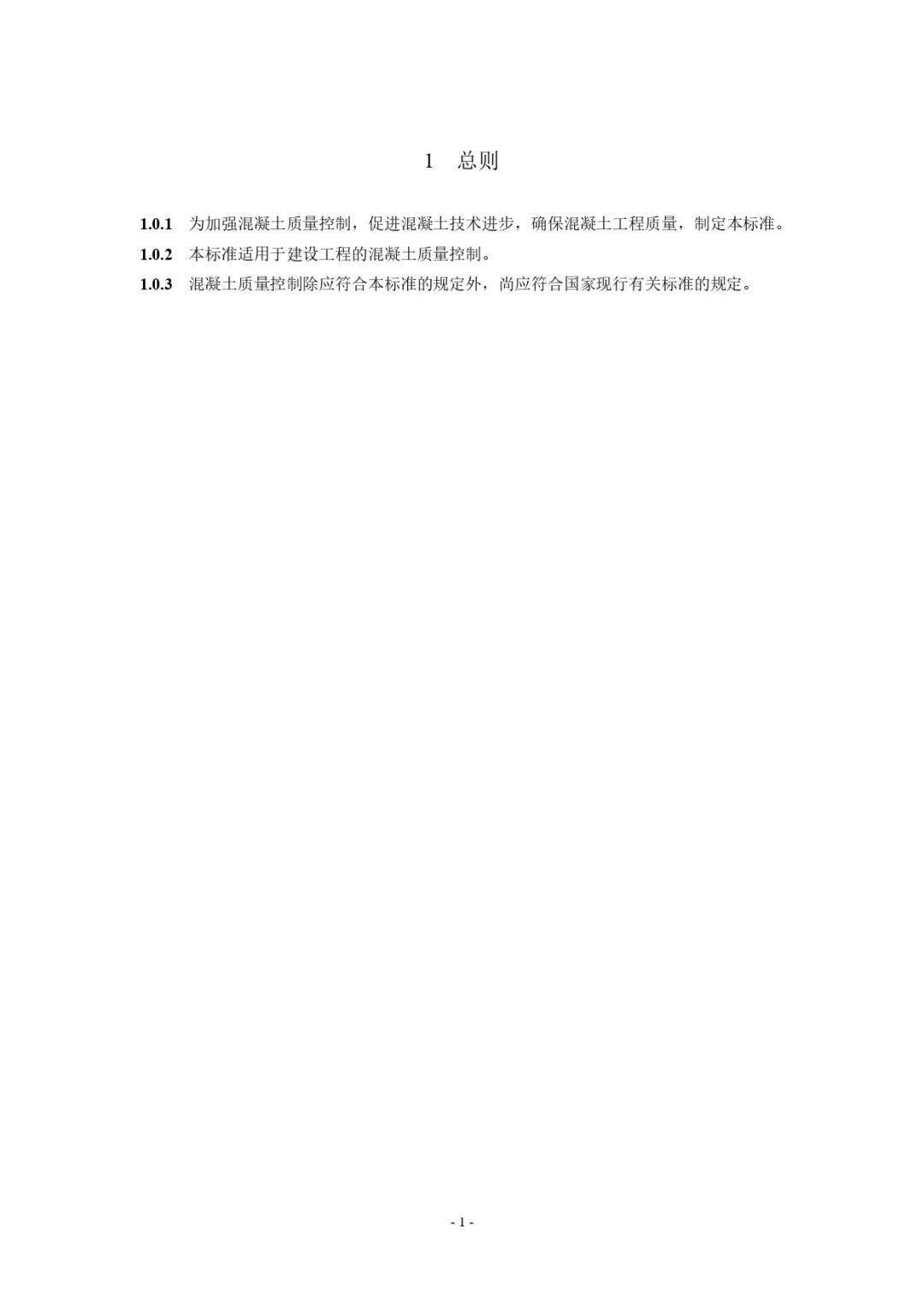

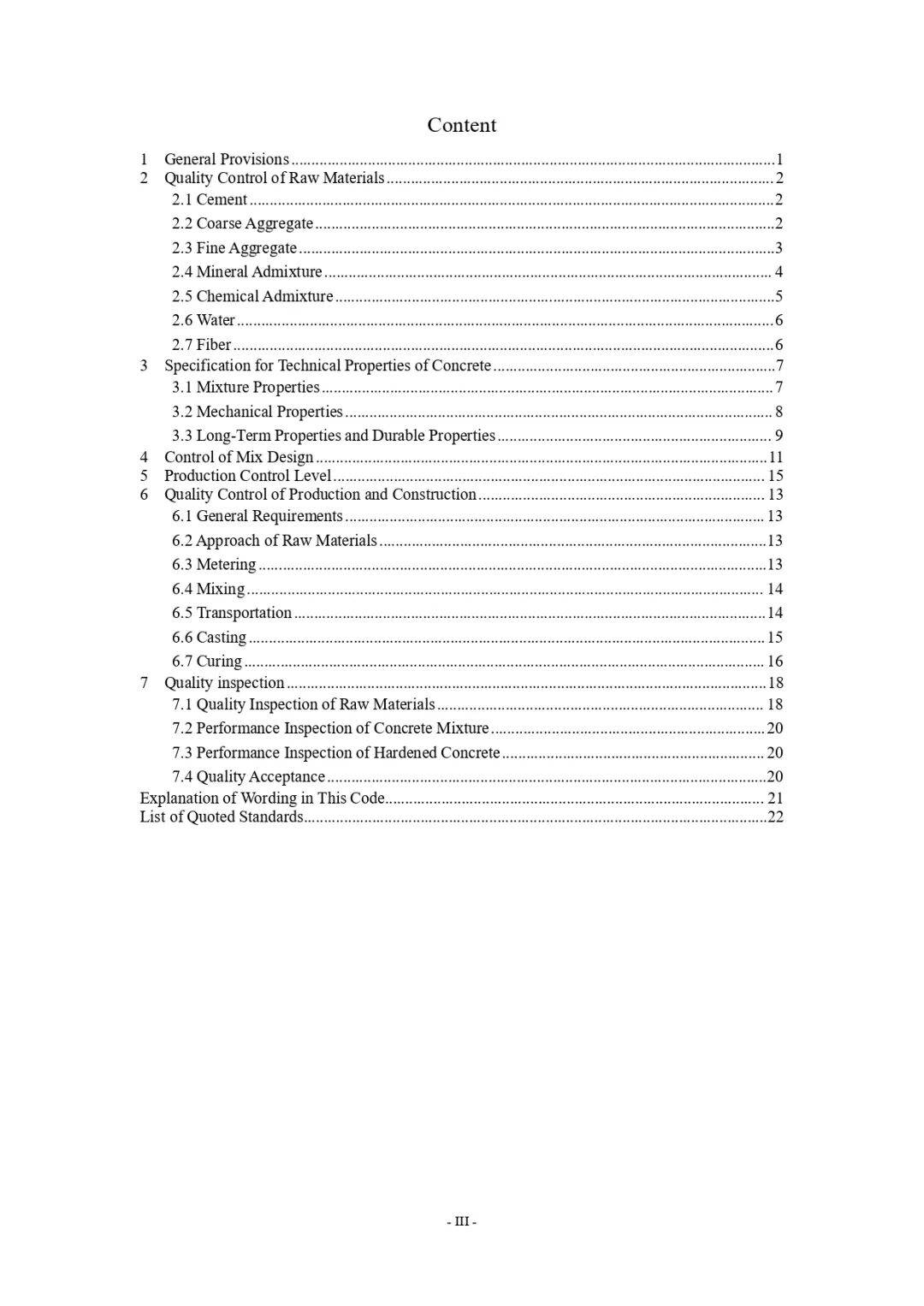

附件：混凝土质量控制标准（修订征求意见稿）
责编 | 杨浩威 · 校对 | 徐贝贝 · 审核 | 张朋
来源：住房城乡建设部办公厅
声明：本订阅号部分文章资料和素材来源网络，不代表协会观点，仅供学习交流，无意侵权，如有冒犯请联系我们删除，感谢理解。
