一、核心结构与传热机制

氯化锂列管式换热器以换热管束为核心，通过管壁实现热交换。其典型结构包括：

壳体：容纳流体并提供支撑，采用高强度材料以适应高温高压工况。

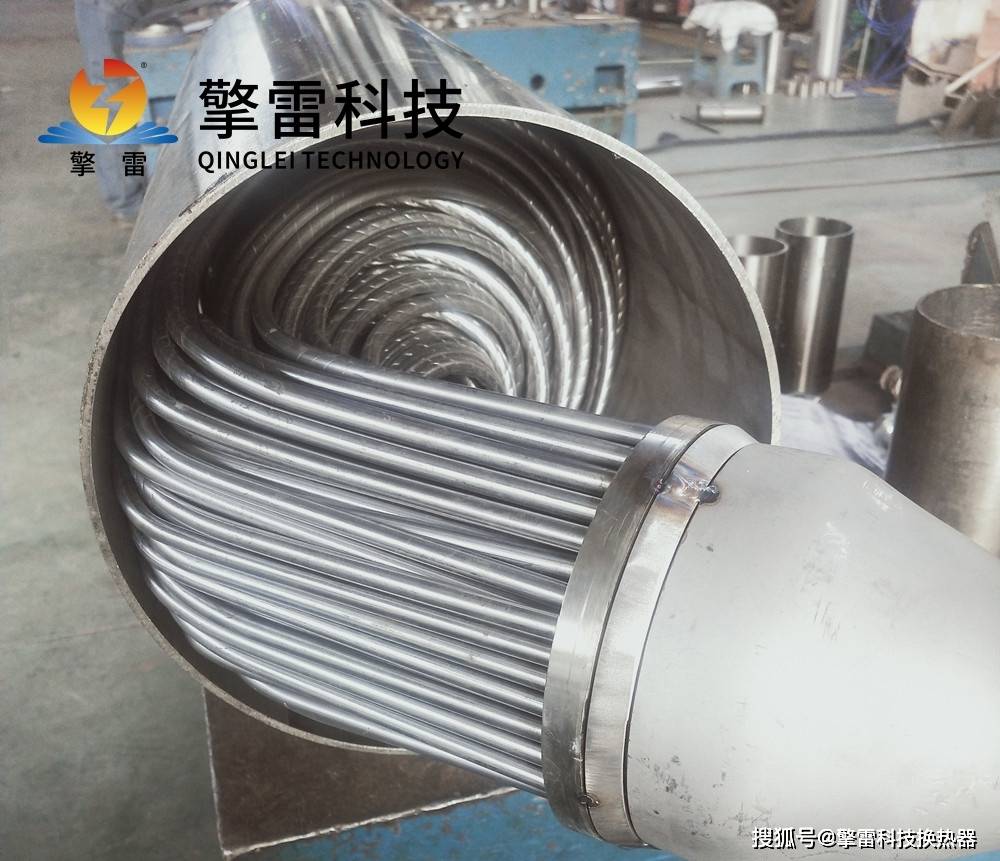

管束：平行排列的换热管（如Φ19×2mm或Φ25×2.5mm），管径与间距设计影响传热效率。例如，正三角形排列（管间距为管径1.5倍）可提升传热效率15%-20%。

折流板：引导流体多次改变方向，增强湍流，减少层流底层厚度。某合成氨项目通过优化折流板间距（0.5m），使壳程流速从0.3m/s提升至0.8m/s，传热效率提高22%。

管板与封头：固定管束并分配流体流向，支持逆流或顺流换热。

传热机制：高温流体（如蒸汽）在管内流动，低温流体（如氯化锂溶液）在壳程流动，通过管壁热传导实现热量交换。螺旋缠绕管束设计（如5°螺旋角）可形成二次环流，传热系数突破12000 W/(m²·℃)，较直管提升3倍，适用于高温高压工况。

二、材料选择：耐腐蚀与高性能的平衡

氯化锂溶液的强腐蚀性对材料提出严苛要求，需根据工况选择：

钛合金：耐氯离子腐蚀性能优异，寿命较碳钢提升3倍以上。某氯化锂空调机组采用钛合金换热器运行5年后无泄漏，而碳钢管束2年内即出现腐蚀穿孔。

哈氏合金：适用于高温（>150℃）或强腐蚀性氯化锂溶液，如高温烟气余热回收场景。

316L不锈钢：适用于中等浓度氯化锂溶液或对纯度要求高的工艺。某药企乙醇回收系统采用316L换热管（内表面电化抛光至Ra<0.25μm），连续运行3年未腐蚀，溶剂纯度保持99.9%以上。

复合材料：石墨烯-陶瓷复合涂层耐温1200℃，抗结垢性能增强50%，年腐蚀速率<0.005mm，适用于极端工况。

三、性能优势：高效、紧凑与智能化

高效传热：

单位体积传热面积达100-170 m²/m³，设备体积仅为传统管壳式的1/5，重量减轻60%。例如，在LNG接收站项目中，占地面积缩小60%，节省土地成本超千万元。

逆流设计使冷热流体路径完全逆向，温差利用率提高30%，支持大温差工况（ΔT>150℃）。

结构紧凑：

螺旋缠绕结构使流体形成湍流，传热效率较直管提升3倍，全焊接结构承压能力达22MPa，适应400℃高温工况。

模块化设计支持多组并联，适应有限空间布局，外壳直径DN100-DN1000，长度1-4m。

智能化控制：

集成物联网传感器与AI算法，实时监测16个关键点温差，自动优化流体分配。例如，某项目通过数字孪生技术实现虚拟仿真与实时控制闭环优化，故障预警准确率超98%。

基于LSTM神经网络的能耗预测模型使综合能效提升18%，非计划停机次数减少80%。

四、应用场景：跨行业覆盖与定制化解决方案

化工与制药：

在抗生素发酵液浓缩中，螺旋缠绕式换热器使批次合格率提升至99.8%，符合GMP无菌要求。

在乙烯裂解装置中，碳化硅-石墨烯复合管束耐受1350℃高温冲击，热效率提升18%，年节约标煤2.5万吨。

能源与环保：

在热电厂余热回收项目中，系统热耗降低12%，年减排SO₂ 15%。作为区域供热核心设备，系统热效率突破85%。

在垃圾焚烧尾气处理中，微孔碳化硅+双密封结构使设备寿命延长6倍，排放达标率100%。

新能源与低温领域：

在液氢生产中，钛合金管束耐受超低温与高压，解决氢脆问题，推动氢能规模化应用。

在碳捕集工艺中，-55℃工况下实现98%的CO₂气体液化，压缩功耗降低25%。

五、维护与优化：延长寿命与降低成本

防结晶措施：

氯化锂溶液浓度需维持在30%-45%，浓度过高易结晶堵塞管道。某空调系统通过实时监测溶液浓度，动态调整补液量，确保系统稳定运行。

在低温环境下，采用加热保温或控制溶液流速（如管程液体流速1.5-2.5 m/s，气体10-20 m/s）防止结晶。

清洗与保养：

每6-12个月采用EDTA+柠檬酸复合清洗剂去除污垢，恢复传热性能。某化肥厂通过定期清洗，使换热器传热系数维持在800 W/(m²·K)以上。

高流速（设计流速5.5m/s）与光滑管壁协同作用，使污垢沉积率降低70%，清洗周期延长至12-18个月，维护成本减少40%。

寿命延长技术：

碳化硅-石墨烯复合材料导热系数突破300 W/(m·K)，耐温提升至1500℃，适应超临界CO₂发电等极端工况。

纳米涂层技术实现自修复功能，设备寿命延长至30年；3D打印技术实现复杂管束一体化成型，传热效率提升25%，耐压能力提高40%。
