引言

在现代工业生产中，列管式蒸汽换热器凭借其高效、稳定、结构紧凑的特点，成为化工、石油、电力、食品、医药等多个领域热能转换的核心设备。它通过蒸汽与冷却介质之间的热量交换，实现能源的高效利用，同时减少能源浪费和环境污染。本文将深入探讨列管式蒸汽换热器的结构特点、工作原理、技术优势、应用领域及未来发展趋势。

结构特点

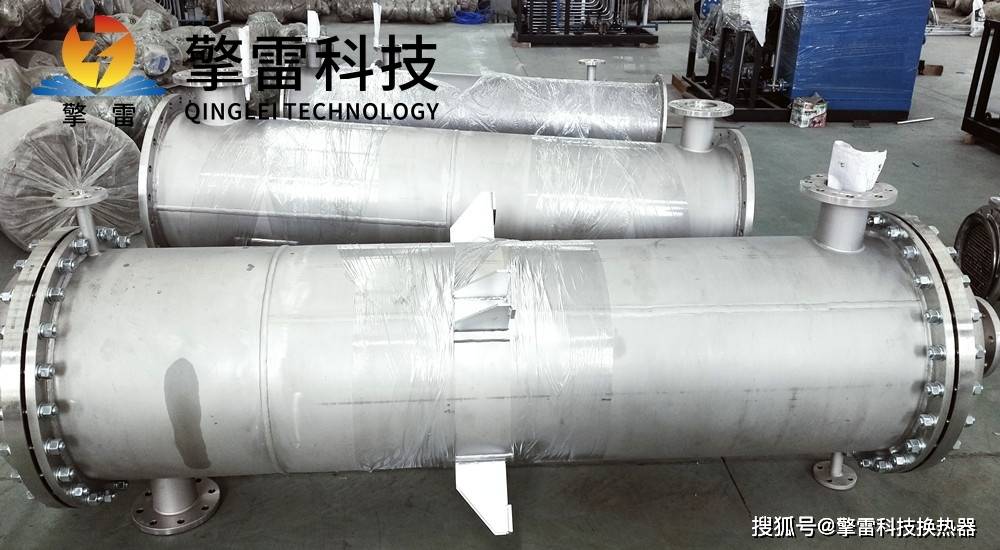

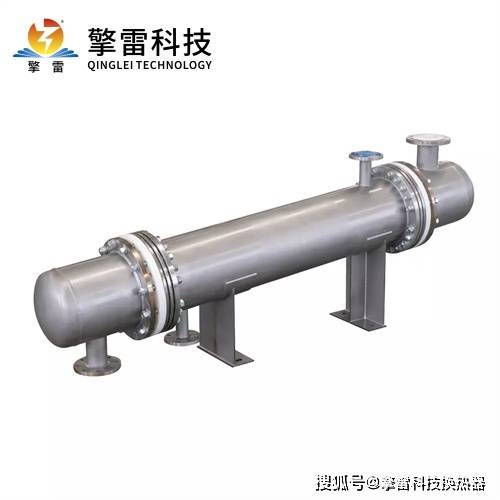

列管式蒸汽换热器主要由壳体、管束、管板、封头和折流板等部件构成，每个部件都经过精心设计，以确保设备的高效运行。

壳体：通常采用高强度、耐腐蚀的金属材料制成，如碳钢、不锈钢等，为换热过程提供稳定的环境，并承受一定的压力。壳体的承压设计能够适应高温高压蒸汽的冲击，确保设备的安全性和可靠性。

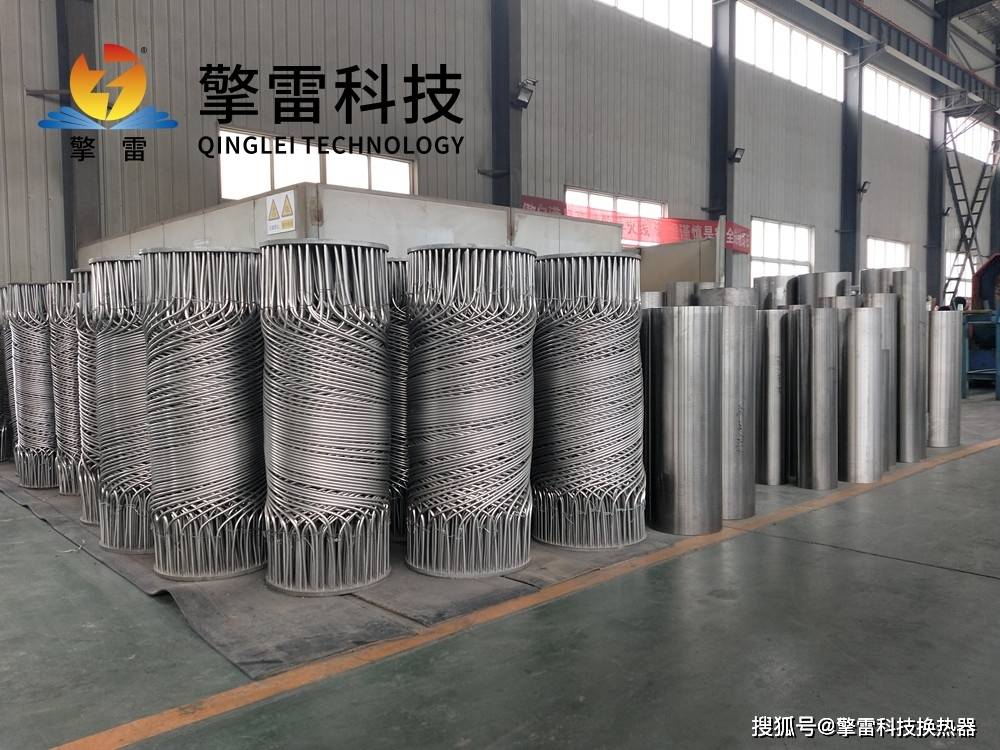

管束：由多根换热管平行排列而成，是热量传递的核心部件。换热管一般采用导热性能良好的金属材质，如铜、铝或不锈钢。管束的排列方式多样，包括正三角形、正方形或旋转排列，以优化流体分布，减少死区，提高换热效率。管径、管长及管间距根据工艺需求定制，常用管径为19-25mm，管长可达12米。

管板：用于支撑和固定换热管，确保管束在壳体内的稳定性。管板与壳体之间通过焊接或胀接等方式连接，形成良好的密封结构，防止介质泄漏。在制药等对密封性要求极高的行业，管板的连接精度需控制在±0.05mm以内。

封头：位于壳体的两端，用于封闭壳体。封头通常采用可拆卸设计，如法兰连接，便于设备的安装、维护和检修，方便对换热管进行清洗和更换。在食品加工等对卫生安全要求严格的行业，封头需符合FDA标准。

折流板：设置在壳程内，能够引导流体多次改变方向，增加湍流程度，从而提高传热效率。折流板的设计形式多样，包括弓形、环形或螺旋导流板等。螺旋导流板能够引导流体呈螺旋流动，使湍流强度增强3-5倍，传热系数提升2-3倍。

工作原理

列管式蒸汽换热器的工作原理基于热传导和对流原理。高温蒸汽在壳体内流动（壳程），将热量传递给管壁，管壁再将热量传递给管内流动的冷却介质（如水、油等，管程），从而实现热量的传递和转换。通过逆流、并流或错流等流动方式设计，设备可实现最佳的热量交换效果。例如，逆流操作中冷热流体进出方向相反，平均传热温差显著提升，换热效率提高。

在蒸汽冷凝过程中，高温蒸汽在换热管表面释放潜热（约2257kJ/kg），逐渐冷凝为液态。冷凝液在重力或离心力作用下沿管壁流动，形成液膜，减少热阻。同时，低温水在管内逆向流动，吸收蒸汽冷凝释放的热量，温度升高至设定值。例如，在电厂锅炉系统中，设备可将高压蒸汽冷凝为水，同时将给水加热至280℃，热效率达90%以上。

技术优势

列管式蒸汽换热器凭借其独特的技术优势，成为工业热能转换的首选方案。

高效传热：通过优化管束设计和折流板布局，列管式蒸汽换热器增强了流体湍流程度，提升了换热效率。例如，螺旋流场设计使总传热系数提升2-3倍，单位体积换热能力达传统设备的3倍以上。在相同换热面积下，蒸汽冷凝效率达98%，水加热温升可达80℃。

结构紧凑：相同换热能力下，列管式蒸汽换热器占地面积减少40%-60%，尤其适用于空间受限场景。垂直安装设计使设备高度降低30%，便于与现有工艺管道对接。

可靠性高：采用耐腐蚀材料制成的换热管和壳体，能够在恶劣的工业环境中长期稳定运行。例如，在含Cl⁻介质中，316L不锈钢换热管的年腐蚀速率仅为1.2mm，而钛材设备在特定工况下寿命可达10年以上。

维护方便：封头采用可拆卸设计，便于对换热管进行清洗和维护，延长设备使用寿命。模块化管束系统与可拆式结构结合，设备体积缩减，安装空间节省，单管束更换技术减少停机时间，设备利用率提升。

智能化控制：内置传感器实时监测温度、压力、流量等关键参数，结合AI算法实现实时优化流体分配，能效比提升12%。故障诊断准确率≥95%，维护响应时间缩短70%。数字孪生技术构建设备三维模型，实时映射运行状态，预测性维护准确率>98%。

应用领域

列管式蒸汽换热器广泛应用于多个工业领域，为生产过程提供必要的热量交换条件。

化工行业：在化工生产中，列管式蒸汽换热器用于加热和冷却各种工艺介质，精确移除反应热，保障化学反应朝着预期方向进行，提高产品的质量和收率。例如，在合成氨生产中，利用列管式换热器将高温合成气冷却，回收热量用于预热原料气，实现能源的高效利用，降低生产成本。同时，在化工产品的蒸馏、精馏等分离过程中，列管式换热器作为再沸器和冷凝器，为分离操作提供必要的热量和冷凝条件，保障产品的纯度和生产效率。

石油行业：在原油炼制过程中，从原油的加热、分馏到各种油品的冷却、冷凝，列管式换热器全程参与。它能够将高温的原油加热至合适温度，以便进行后续的分馏操作，分离出汽油、柴油、煤油等不同产品。同时，对分馏出的油品进行冷却，使其达到储存和运输的条件。此外，在石油化工生产中，如乙烯、丙烯等基础化工原料的生产过程，列管式换热器同样承担着关键的换热任务，为石油化工产业的稳定运行提供坚实保障。

电力行业：在火电厂中，列管式蒸汽换热器将高压蒸汽冷凝释放的热量用于加热锅炉给水，提升热效率；将汽轮机排汽冷凝为水，回收工质，维持真空度。例如，在某电厂锅炉系统中，列管式蒸汽换热器可将高压蒸汽冷凝为水，同时将给水加热至280℃，热效率达90%以上，显著提升锅炉整体能效。在核电站中，列管式换热器则用于冷却核反应堆产生的热量，保障核设施的安全稳定运行，对核能的安全利用起着至关重要的作用。

食品加工行业：用于牛奶的杀菌、果汁的浓缩、饮料的冷却等工艺，既能满足食品卫生安全要求，又能高效实现产品的加工处理，保证食品的品质和口感。例如，在牛奶巴氏杀菌中，列管式蒸汽换热器符合HACCP标准，杀菌温度波动控制在±0.5℃以内，产品合格率提升至99.9%，吨奶能耗低于行业基准。

医药行业：在抗生素生产中，列管式蒸汽换热器精确控温，满足GMP要求，保障药品质量。例如，通过精确控温，使反应收率提升10%，生产成本降低15%。

新能源领域：在氢能储能中，列管式蒸汽换热器冷凝1200℃高温氢气，系统能效提升25%，支持燃料电池汽车加氢站建设。在地热发电中，处理高温地热流体，设备耐温达350℃，寿命超20年。

未来发展趋势

随着工业4.0的推进和环保要求的日益提高，列管式蒸汽换热器正朝着智能化、高效化、绿色化的方向发展。

材料创新：采用高性能的复合材料和先进的制造工艺，进一步提高设备的耐腐蚀性和耐高温性。例如，石墨烯-不锈钢复合管传热效率提升15%，抗结垢性能增强50%；陶瓷基复合材料使设备耐温达2000℃，抗热震性能提升3倍，适用于超高温工况。

结构优化：通过拓扑算法优化管束排列，传热效率再提升10%-15%，适应更高温度和压力环境。仿生学设计模仿海洋贝类结构，强化流体湍流，提升传热系数。仿生换热表面模仿鲨鱼皮结构减少流体阻力，压降降低20%。

智能化升级：集成物联网传感器，实时监测温度、压力、流量等16个关键参数，故障预警准确率>95%。数字孪生系统构建设备三维模型，预测性维护准确率>98%，优化运行参数，综合能效提升12%。AI算法通过大数据分析实现自适应控制，提高能源利用效率。

绿色化发展：研发生物基复合材料，设备回收率≥95%，碳排放降低60%。零排放设计使废水、废气处理成本趋近于零，助力碳中和目标。集成光伏、储能系统，构建零碳热交换解决方案，减少碳排放，支持全球碳中和目标。

结论

列管式蒸汽换热器作为工业热能转换的核心设备，凭借其高效、稳定、结构紧凑的特点，在多个领域发挥着不可替代的作用。通过不断的技术创新和优化设计，该设备将继续为工业生产提供高效、可靠的热交换解决方案，推动工业向更加高效、节能、环保的方向发展。未来，随着材料科学、数字技术和智能制造的进步，列管式蒸汽换热器将迎来更加广阔的发展前景。
