一、技术原理：结构创新驱动高效传热

管式换热器通过管内与管外流体的热对流实现高效换热，其核心在于管束排列方式与流体路径的优化设计。以螺旋缠绕管式换热器为例，其采用三维螺旋缠绕的管束结构，使冷热流体在管内外形成复杂湍流，通过离心力破坏边界层，显著提升传热系数。实验数据显示，螺旋缠绕结构的传热效率较传统设备提升30%-50%，单位体积传热面积可达传统设备的2-3倍，尤其适用于空间受限的工业场景。

结构解析：

壳体：采用碳钢、不锈钢或耐腐蚀合金制成，承受内部流体压力并提供支撑。例如，中石化镇海炼化超大型缠绕管式换热器壳体内径达6.1米，总长28米，金属重量850吨，刷新全球同类设备制造纪录。

管束：由数百至数万根平行排列的无缝钢管组成，管径范围覆盖Φ12mm至Φ50mm，单管长度可达12米。管束排列方式包括正三角形、正方形及螺旋缠绕结构，后者通过5°-15°螺旋角交织形成三维立体流道，湍流强度提升80%，传热系数达8000-12000W/(m²·℃)。

管板：厚钢板制成，固定管束两端并连接壳体与封头。其开孔数量与管束匹配，确保流体分布均匀。例如，在煤化工领域，钛合金管板通过耐氢脆测试，保障氢气纯化安全，CO₂液化效率达99%。

折流挡板：垂直于管束安装，强制冷流体多次改变流动方向，提升湍流强度。通过CFD模拟优化折流板间距，可使壳程流体流速均匀性提高至90%以上，压降降低20%。

封头：封闭热交换器两端，防止流体泄漏。在生物制药UHT灭菌工艺中，封头设计支持2秒内将牛奶加热至137℃再急速冷却，有效成分保留率>99%。

二、类型演进：适应多元工况的解决方案

根据结构特点与使用场景，管式换热器已形成四大主流类型，各具技术优势与应用边界：

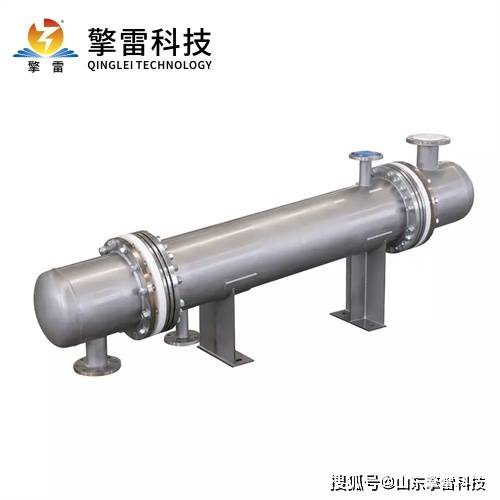

固定管板式换热器

特点：两端管板与壳体固定连接，结构简单、成本低，但壳程清洗困难。

适用场景：壳程流体清洁、温差较小（<60-70℃）、压力较低（<588kPa）的场合，如壳程压力小于0.6MPa的清洁介质换热。

浮头式换热器

特点：一端管板可自由浮动，完全消除热应力，便于清洗和检修，但结构复杂、造价高。

应用案例：在石油炼化高温聚合反应（温度>300℃、压力>10MPa）中，浮头式换热器通过三级换热将进料温度从25℃提升至220℃，年节约燃料油3.2万吨。

U形管式换热器

特点：管束呈U形弯曲，自由伸缩，无小浮头泄漏风险，但管内清洗困难。

技术突破：在乙烯裂解项目中，U型管式结构成功承受1350℃合成气急冷冲击，确保系统连续运行超8000小时。

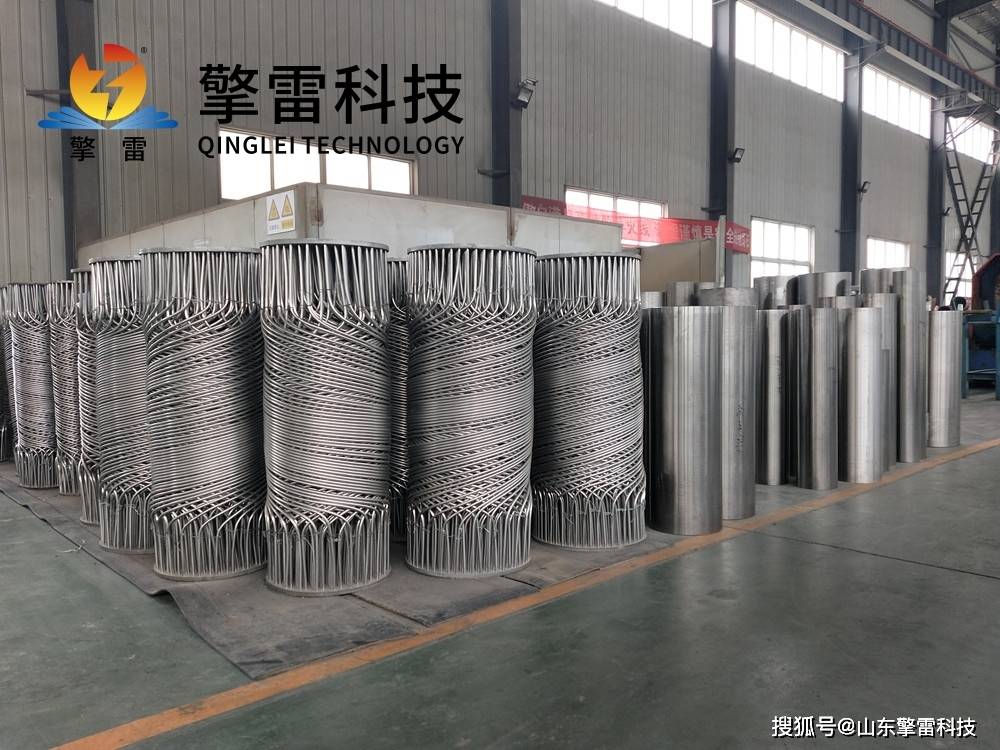

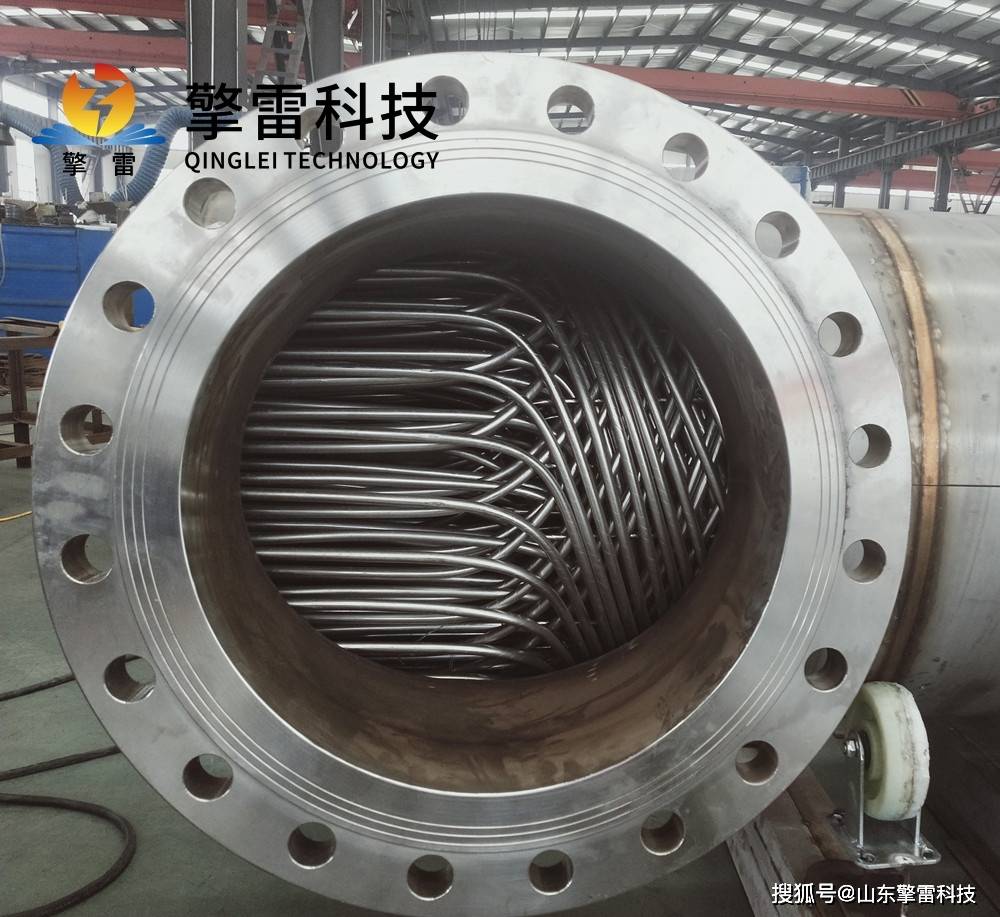

螺旋缠绕管式换热器

特点：多根细管以螺旋形式缠绕在中心筒体上，形成紧凑换热单元，传热效率提升40%，空间利用率高。

应用场景：在太阳能光热发电中，缠绕管式换热器实现熔盐与水的高效换热，系统效率提升15%。

三、技术突破：材料、结构与智能化的融合创新

材料革命：耐腐蚀与高温高压的突破

钛合金与双相不锈钢：在盐酸、硫酸等强腐蚀介质中腐蚀速率<0.005mm/年，耐压高达40MPa，适应温度跨度覆盖-200℃至500℃。

碳化硅陶瓷复合管：耐受1200℃高温，在垃圾焚烧炉余热回收中实现稳定运行超5万小时。

石墨烯增强复合管：热导率突破300W/(m·K)，耐温提升至1500℃，适应超临界CO₂发电等极端工况。

微通道技术：当通道尺寸缩小至0.5mm时，换热系数突破20000W/(m²·℃)，较传统设备提升5倍，适用于电子材料精密控温。

流场优化：通过弓形折流挡板设计，使壳程流体呈“Z”字形流动，湍流强度提升40%，传热系数提高20%-30%。

紧凑化设计：三维螺旋布局使单位体积传热面积达传统设备的2-3倍，设备体积缩小40%，重量减轻60%，节省安装空间与运输成本。例如，在海上平台项目中，单台设备重量减轻2吨，吊装时间缩短60%。

智能化控制：数字孪生技术构建设备三维模型，集成温度场、流场数据，实现剩余寿命预测。某化工企业应用后，故障预警准确率≥95%，维护响应时间缩短70%，非计划停机减少60%。自适应调节系统实时监测16个关键点温差，自动优化流体分配。在某核电站冷凝器改造中，该技术使综合能效提升12%，循环水泵功耗降低25%。

四、应用场景：跨行业覆盖与定制化解决方案

石油化工

催化裂化装置：回收反应热用于蒸汽发生，年节能效益达2000万元。

乙烯裂解项目：U型管式结构成功承受1350℃合成气急冷冲击。

生物制药

疫苗生产灭活罐冷却系统：设备支持±0.5℃精准控温，产品合格率提升15%。

新能源

LNG气化站：列管式换热器作为过冷器将温度降至-162℃，气化效率达99%。

光伏多晶硅项目：碳化硅换热管替代易氧化的石墨材料，生产效率提升20%。

环保工程

湿法脱硫系统：设备冷却烟气至50℃以下，脱硫效率超95%。

钢铁企业余热回收项目：通过梯级利用系统，年减排CO₂超10万吨。
