一、 概述

本设备是根据《中华人民共和国教育行业标准（电子技术应用专业仪器设备配备标准）》，教育部“振兴21世纪职业教育课程改革和教材建设规划”的教学要求，结合家用电气设备调试与维修职业岗位的技能要求，按照职业学校的教学和实训要求研制和开发的产品。

二、技术要求　　1、工作电源：AC220V±5% 50HZ　　2、安全保护：漏电保护（动作电流≤30MA），过电流保护，熔断器保护　　3、最大输入额定功率：1200W　　4、环境温度：－10℃~60℃

5、尺寸：1600MM*70*1500MM　 *6、智能电源管理系统

分别测量系统机功率。通过键控、数显窗口实现人机对话的智能控制模式，可测量负载的有功功率、无功功率、功率因数、电压、电流、频率及负载的性质；

1）具有短路、过流、过压、欠压、失压、功率限定6大保护功能；电源具有一键锁定功能，处理故障时，防止漏电保护器合闸，造成触电危险；电源具有故障锁定功能，发生故障导致跳闸时，不能人为上电，只能通过清除故障后，才能上电成功

*2）采用2.5寸液晶面板实时监控设备运行情况，提能实时监测电压、电流、功率、电能等参数，液晶触摸屏监测数值。

3）阀值值设备：短路、过流、过压、欠压、失压、功率等阀值设定

4）短路保护：保护设备电流大到3倍时同，0.3秒内瞬间跳闸

5）漏电保护：当漏电值到达设定值1％时，系统0.1秒内瞬间断电。

过载保护：防止设备着火保护，当负载到达设定值5％时，系统0.1秒内瞬间跳闸。

6）过压保护：有效防止设备损坏，当电压达到时270V时，系统0.5秒内瞬间跳闸。

7）欠压保护：有效防止设备损坏，当电压达到时165V时，系统0.5秒内瞬间跳闸。

8）强制故障锁定功能：发生故障导致跳闸时，人为无法上电，只能通过清除故障后，才能上电成功

9）故障查询：一键故障可查询历史故障源

10）故障测试功能：可在线测试出系统中不安全的用电功能，用一键故障可查询可排除故障源

11）手自动功能：手动、自动自由切换

三、设备功能特点　

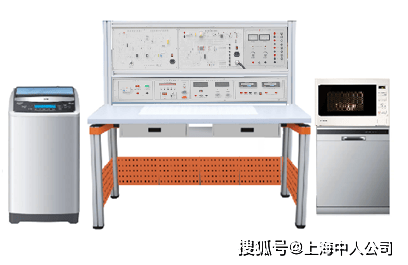

*1、实验桌结构：实验桌规格为1600（长）*700（宽）*1500（高），实验桌主体结构全部采用高性能表面氧化的铝型材及一次成型铝压铸框架连接构件，连接构件采用压铸成型工艺（非焊接工艺），经机加工、抛丸、喷砂，表面静电喷涂工艺，安装方便、快捷，用户可自行DIY组装。桌体立柱采用工业铝型材成型工艺，表面氧化处理，截面尺寸：70×70mm，四面带槽，槽宽约8mm，端部配套塑料堵头。桌面采用25mmE1级三聚氰胺饰面板，桌面板下设支撑框架，承受力不少于300kg。实训装置整体简约不简单，高端大气，符合现代化产品审美和发展趋势。

实验桌后面二支桌脚向上延伸，配上特制拉模成型的二根铝型材，组成电气实验挂箱支架。支架与主机箱实验挂箱配套，上下方便，左右移位自如。

2、电气控制挂箱模块：

每个模块有独立控制模块挂挂箱，采用敞开式实训板，板上有完整的安装线路图、测试点调整点，包含全自动洗碗机控制原理图、模拟故障开关、测试点。可测量各个关系点电压。模块与实物之间可以不连接，可独立完成实训。了解家用电器控制原理，控制方式。模块包括

1）电子电风扇模块：

包含电子电风扇控制原理图、模拟故障开关、测试点。可测量各个关系点电压。

2）微电脑控制电饭锅：

包含微电脑控制电饭锅原理图、模拟故障开关、测试点。可测量各个关系点电压。

3）微波炉：

包含微波炉控制原理图、模拟故障开关、测试点。可测量各个关系点电压。

4）电子消毒柜：

包含电子消毒柜控制原理图、模拟故障开关、测试点。可测量各个关系点电压。

5）全自动洗衣机：

包含全自动洗衣机控制原理图、模拟故障开关、测试点。可测量各个关系点电压。

6）全自动洗碗机：

包含全自动洗碗机控制原理图、模拟故障开关、测试点。可测量各个关系点电压。

3、家用电器实物：

装置配套有一套真实的家用电器装置，实可独立折装，也可以引线出来接入电气控制板，从而完成不同主板之间替换，并了解各种常用家用电器系统的结构，工作原理、组成模式。家用电器包括：

1）电子电风扇：1个

2）微电脑控制电饭锅：1个

3）微波炉：1个

4）电子消毒柜：1个

5）全自动洗衣机：1个

6）全自动洗碗机：1个
