一、催化剂再生废水的特性与处理挑战

催化剂再生废水是石油炼化、煤化工等工业领域中催化剂再生工艺产生的副产物，其成分复杂且具有以下特性：

强腐蚀性：pH值可低至2以下，Cl⁻浓度超过100ppm，含高浓度硫化物、酸性物质（如硫酸、盐酸）及重金属离子（如铅、汞），对金属设备形成电化学腐蚀和化学腐蚀双重作用。例如，某炼油厂催化裂化装置的金属换热器因Cl⁻腐蚀，年泄漏率高达15%，维护成本占运营成本的30%。

高温环境：再生过程需在500-800℃高温下进行，废水温度可达120-150℃，传统金属材料易发生热疲劳和蠕变。

成分复杂：含催化剂颗粒、硅铝酸盐等固体杂质，易在换热表面沉积形成污垢层，降低传热效率并增加流体阻力。某化工厂金属换热器运行6个月后，污垢层厚度达2mm，传热系数下降40%。

易结垢倾向：废水中的硫酸盐、碳酸盐在换热表面结晶，导致压降升高和能耗增加。

二、传统钢制列管式换热器的技术瓶颈

传统钢制列管式换热器在处理催化剂再生废水时面临以下问题：

腐蚀泄漏：金属材质难以抵御强酸、高氯离子环境，导致设备寿命缩短，维护成本激增。

热效率衰减：污垢沉积使传热系数逐年下降，某炼油厂设备运行3年后热效率降低35%，能耗增加22%。

高温失效：在500℃以上工况下，金属材料易发生蠕变，某煤化工企业设备因热应力导致管板开裂，非计划停机损失超千万元。

三、碳化硅缠绕管换热器的技术突破

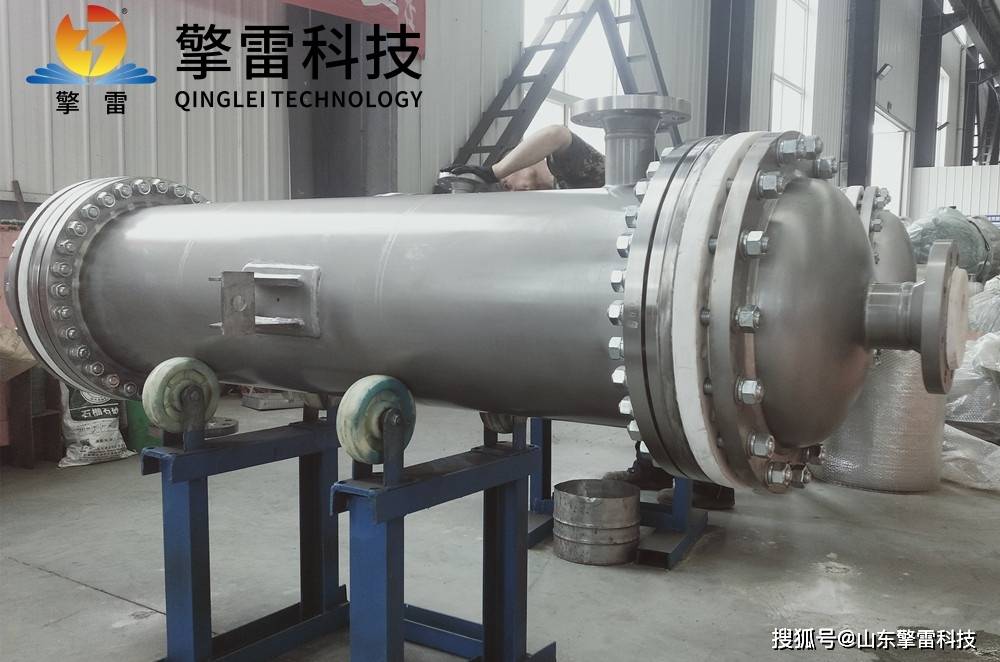

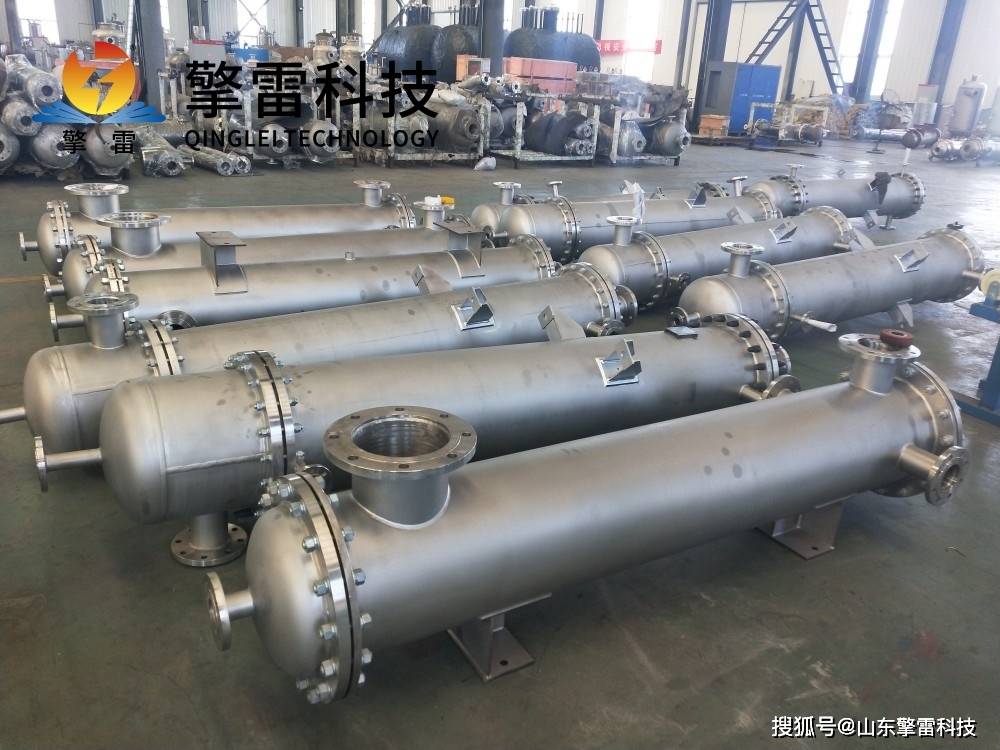

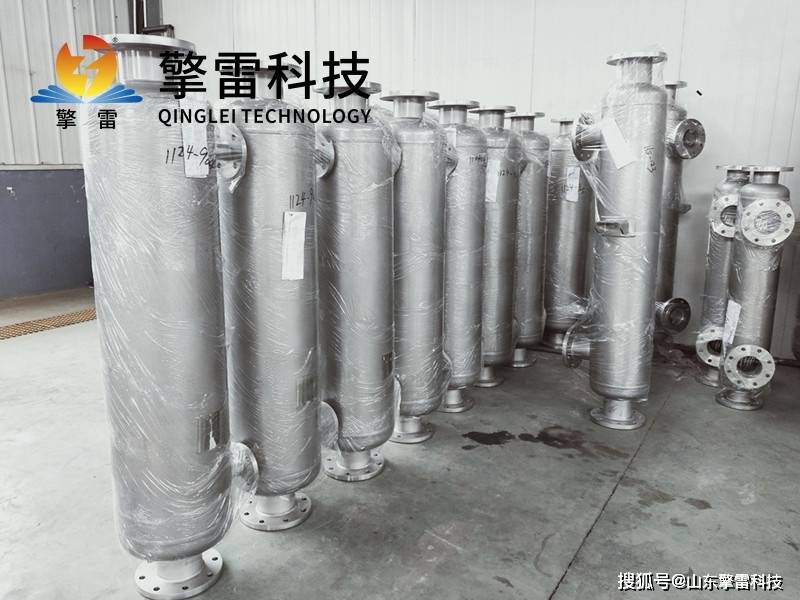

碳化硅（SiC）缠绕管换热器通过材料创新与结构优化，成为解决催化剂再生废水处理难题的核心装备：

耐腐蚀性：

在浓硫酸（98%）、氢氟酸（HF）、熔融盐（如NaNO₃-KNO₃）等强腐蚀介质中，年腐蚀速率低于0.005mm，是哈氏合金的1/10。例如，某化工厂氢氟酸废水处理系统采用碳化硅换热器后，设备寿命从2年延长至12年，年维护成本降低75%。

适用于Cl⁻浓度>100ppm的溶液，避免传统金属换热器因氯离子腐蚀导致的泄漏问题。

耐高温性：

熔点高达2700℃，可在1600℃下长期稳定运行，短时耐受2000℃以上高温。例如，在钢铁企业均热炉烟气余热回收项目中，碳化硅换热器将空气预热至600℃，燃料节约率达40%。

高效传热：

导热系数达200-300 W/(m·K)，是不锈钢的3倍、石墨的2倍。

螺旋缠绕结构使流体产生强湍流，传热系数提升至1400 W/(m²·K)，热回收率达85%。

抗污堵性：

表面粗糙度Ra≤0.8μm，不易吸附杂质。某制药企业采用Φ19×1.5mm碳化硅管处理抗生素发酵废水，连续运行180天未出现堵塞。

针对含催化剂颗粒的高温油气，碳化硅换热器通过优化流道设计（如40°螺旋角缠绕）延长管程路径，减少颗粒沉积。某炼油厂催化裂化装置采用该结构后，设备寿命延长3倍，压降降低40%。

模块化与智能化：

模块化设计支持快速检修，单台设备年维护停机时间减少75%，运维效率提升60%。

集成物联网传感器，实时监测管壁温度梯度、流体流速等16个关键参数，故障预警准确率>98%。

四、典型应用案例

高温烟气余热回收：

某炼油厂催化裂化装置采用碳化硅缠绕管换热器，将含催化剂颗粒的高温油气从500-800℃冷却至120-150℃，回收余热用于预热原料或产生蒸汽。设备运行5年未出现腐蚀泄漏，寿命较金属设备延长4倍，燃料节约率达40%。

煤制合成气冷却废水处理：

某煤化工企业采用碳化硅换热器处理煤制合成气冷却废水，耐受H₂S腐蚀，回收热量产生低压蒸汽供后续工序使用。系统综合效率提升12%，年多回收蒸汽约5000吨，折合标准煤700吨。设备采用微通道设计（通道尺寸0.3mm），比表面积达5000m²/m³，换热效率较传统设备提高5倍。

氯碱工业盐酸冷却：

新疆天业集团采用碳化硅换热器，耐受氯离子腐蚀，冷却盐酸并预热盐水。换热效率比传统钛管换热器提升15%-20%，设备寿命超8年。单台设备年节省运维成本约20万元。

五、全生命周期成本优势

尽管碳化硅换热器初始投资较不锈钢设备高30%-50%，但其全生命周期成本优势突出：

寿命延长：碳化硅设备寿命达15-20年，是不锈钢设备（5-8年）的3倍以上。例如，某煤化工项目采用碳化硅换热器后，20年总成本（含维护）较不锈钢设备降低40%。

维护成本降低：年腐蚀速率<0.005mm，维护周期延长至5年以上，年维护成本降低60%-75%。

能效收益：以100m³/h废水处理规模为例，碳化硅设备热回收效率提升30%-50%，年节能标煤可达数千吨，直接经济效益显著。

六、未来发展趋势

材料创新：研发碳化硅-石墨烯复合材料，目标导热系数>200W/(m·K)，耐温提升至1500℃，适应超高温（1400℃）、超高压（3.0MPa）工况。

结构优化：结合3D打印技术制造复杂流道，实现微纳尺度传热强化，满足小型化、集成化设备需求。

智能化控制：集成量子传感技术实现纳米级温度场调控，将热效率再提升15%；通过数字孪生技术构建虚拟设备模型，结合CFD流场模拟，设计周期缩短50%，运维效率提升60%。

多联供系统：开发热-电-气多联供系统，能源综合利用率有望突破85%。某智慧园区部署的换热网络优化系统，使能源利用率提升至92%，年减排二氧化碳15万吨。
