在工业生产中，换热器作为实现热量交换的核心设备，其性能直接决定了能源利用效率和生产稳定性。乙二醇缠绕螺旋管换热器凭借其独特的三维螺旋缠绕结构与优异的传热特性，在化工、制冷、能源等领域展现出显著优势，成为推动行业绿色转型的关键技术之一。

一、结构创新：三维螺旋流道重塑传热边界

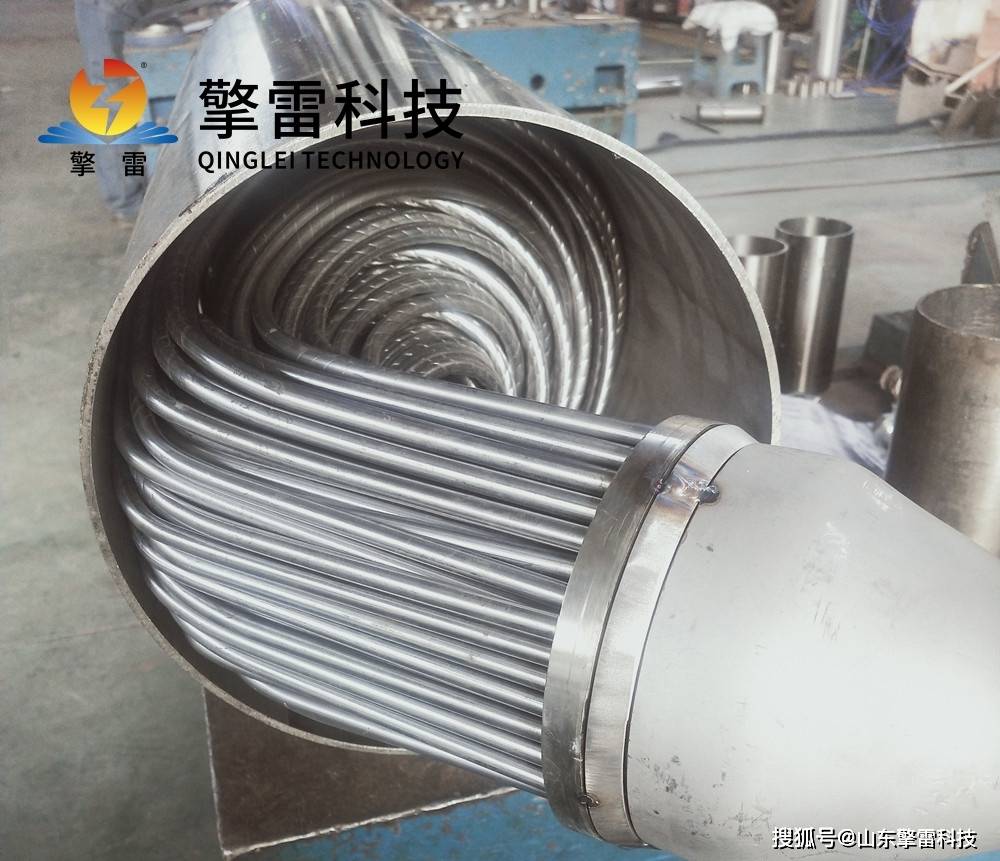

乙二醇缠绕螺旋管换热器的核心在于其三维螺旋缠绕管束设计。该结构将不锈钢或钛合金细管以相反螺旋方向缠绕在中心筒体上，形成复杂的三维流道。流体在流动过程中产生强烈离心力，形成二次环流效应，显著增强湍流程度，破坏热边界层，从而提升传热效率。实验数据显示，特定工况下其总传热系数可达8000-13600 W/(m²·℃)，较传统列管式换热器提升30%-50%，部分极端工况甚至突破14000 W/(m²·℃)。

这种结构创新不仅提升了传热效率，还实现了紧凑化设计。单位体积传热面积达100-170 m²/m³，是传统设备的2-3倍。例如，某化工厂通过替换传统设备，换热器体积缩小8倍，安装空间减少60%，显著降低了占地面积与建设成本。

二、材料突破：极端工况下的稳定运行

针对不同工业场景的腐蚀性、高温高压等极端条件，乙二醇缠绕螺旋管换热器采用分级材料方案：

通用场景：316L不锈钢在含Cl⁻环境中年腐蚀速率<0.01mm，设备寿命长达15年，是碳钢设备的5倍。

极端腐蚀环境：钛合金/碳化硅复合管束耐温范围覆盖-196℃至1200℃，适应浓硫酸、熔融盐等介质。某化工厂在湿氯气环境中连续运行5年无腐蚀，寿命较传统设备延长3倍。

高温氧化场景：Inconel 625合金在1200℃高温下抗氧化性能是310S不锈钢的2倍，适用于煤化工气化炉废热回收。

前沿材料：石墨烯/碳化硅复合材料热导率突破300W/(m·K)，耐温提升至1500℃，适应超临界CO₂发电等极端工况；纳米涂层技术实现自修复功能，设备寿命延长至30年以上。

三、工业应用：多领域能效提升的典范

1. 化工生产：精准控温与高效回收

催化加氢反应：通过管程快速移除反应热，促进反应正向进行，使乙二醇转化率提升10%-15%，同时避免催化剂因局部过热失活，延长使用寿命30%。

结晶控温：将乙二醇饱和溶液从60℃快速冷却至30℃，端面温差≤2℃，控制晶核生成速率，产品粒径均匀度提升20%，纯度达99.9%。

废水处理：针对乙二醇废水中的酸性或含氯杂质，采用仿生螺旋流道设计，流道比表面积达800 m²/m³，配合脉冲清洗技术，结垢周期延长至18个月，回收率提高15%。

2. 能源领域：余热回收与清洁供暖

火力发电：将200℃烟气冷却至80℃，生产蒸汽用于发电，系统热效率提升8%，年减排CO₂ 10万吨。

地源热泵：实现地下土壤或水体与制冷剂之间的热量交换，为建筑供暖或制冷，能源综合利用率突破85%。

低温溶媒反应：实现-60℃低温环境，冷量利用率从40%提升至85%，液氮消耗量减少60%，年节约成本超千万元。

3. 制冷系统：高效载冷与防冻保护

乙二醇作为载冷剂广泛应用于冷冻冷藏系统、空调系统等。其凝固点低，可在-12.9℃以下保持液态，防止系统结冰损坏设备。例如，在大型中央空调系统中，采用乙二醇缠绕螺旋管换热器作为冷凝器后，系统制冷效率提高15%，每年节省大量电费。

四、技术挑战与优化策略

尽管乙二醇缠绕螺旋管换热器具有显著优势，但在实际应用中仍面临以下挑战：

结垢问题：乙二醇溶液中的杂质和溶解矿物质可能在管壁沉积，降低传热效率。优化策略包括添加防垢剂、定期化学清洗或高压水冲洗。

压力损失：螺旋结构导致流体流动阻力较大，增加泵能耗。通过优化螺距、管径参数及折流板设计，可降低压力损失。

材料成本：特种材料（如钛合金、Inconel 625）成本较高。通过分级材料方案与表面处理技术（如涂层、镀层），可在满足性能要求的同时降低成本。

五、未来趋势：智能化与绿色化

随着工业4.0与“双碳”目标的推进，乙二醇缠绕螺旋管换热器将向以下方向发展：

智能化控制：集成物联网传感器与AI算法，通过数字孪生技术实现实时预测性维护，故障预警准确率达98%。例如，某食品企业应用后，非计划停机次数降低95%。

绿色化材料：研发环保型乙二醇换热介质，减少对环境的影响。同时，优化设计与制造工艺，降低能耗与材料消耗。

多功能集成：将换热、分离、反应等功能集成于一体，减少设备占地面积与投资成本。例如，开发热-电-气多联供系统，能源综合利用率有望突破85%。

结语

乙二醇缠绕螺旋管换热器凭借其高效传热、紧凑结构与极端工况适应性，已成为化工、能源、制冷等领域能效提升的关键设备。随着材料创新与智能化技术的融合，其应用范围将进一步拓展，为工业绿色转型与可持续发展提供重要支撑。未来，随着市场规模的持续增长（预计2026年中国市场规模达38.1亿元，年均复合增长率18.5%），乙二醇缠绕螺旋管换热器将迎来更广阔的发展前景。
