原创 ISTA-3A电子产品 | 运输振动&冲击试验
运输过程中如何避免电子产品受到冲击和振动？
结合执行标准 ISTA 3A / GB/T 4857 系列 包装测试标准，区分「缓冲结构设计、材料选型、整箱管控、托盘集装、运输环节、验证测试、常见误区」，全部适配电子产品（PCB、整机、精密元器件）。 台风恶劣路况下，车辆急刹、坑洼颠簸、野蛮装卸会放大振动 & 冲击风险，方案可直接落地执行。
一、先分清两类损伤（方便针对性设计）
冲击损伤：装卸跌落、货车急刹车、箱体碰撞、堆叠坍塌；瞬时大冲击力，常见屏幕碎裂、连接器脱焊、外壳开裂、元器件脱落。
振动损伤：长途路面持续颠簸、发动机共振；长期交变应力，典型故障：BGA 芯片虚焊、螺丝松脱、排线松动、卡扣断裂、异响。
重点提醒：很多产品过得了跌落测试，却栽在长时间运输振动上。
二、单品内包装：核心缓冲减振设计（第一道防线）
1. 缓冲布局原则（六面防护，优先「悬浮式缓冲」）
理想结构：产品全方位弹性包裹，不硬顶箱壁，产品与外箱内壁预留缓冲层；严禁产品硬质外壳直接接触纸箱。
重点加强点位：屏幕、镜头、接口、PCB 主板、薄弱突出部件，局部加厚缓冲。
间隙零松动：装箱摇晃箱体不能听到内部异响。一旦存在空隙，运输中持续撞击，振动伤害成倍上升。

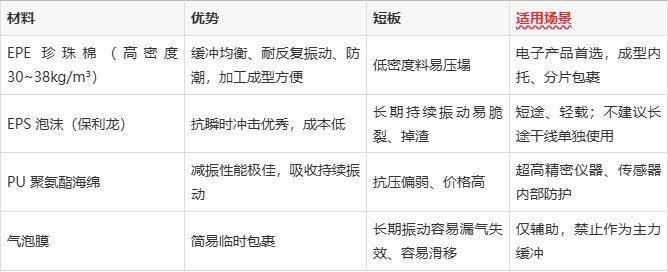

2. 减振缓冲材料选型对比
✅最优方案：一体成型高密度 EPE 内托，把产品限位固定，限制水平、上下位移，同时吸收冲击与振动。
❌禁止：零散泡沫碎料、废纸随意填充；运输振动下材料会压实，失去防护能力。
3. 产品自身预加固
可活动部件：镜头、滑轨、可拆卸盖板、电池，提前固定 / 锁死；
松动紧固件出厂预拧紧，必要加防松胶；
独立 PCB 板必须单独缓冲隔离，避免和金属壳体互相撞击摩擦。
三、单箱结构优化（第二道防线）
瓦楞纸箱选型 优先双瓦楞纸箱（K-K 材质）；箱体刚性越强，越不容易发生箱体形变放大内部振动。 台风潮湿环境下纸箱强度衰减，不建议使用单层 B 瓦。
封箱规范 统一布基纤维胶带工字型封箱；普通透明胶带受振动摩擦容易脱胶，箱体开裂直接失去防护。
箱内预留限位 缓冲材料必须固定，不能自由滑动；上下两端设置缓冲垫层，杜绝 “箱内腾空撞击”。
四、整托盘集合包装（ISTA 3E 思路，干线运输关键）
大量货走整车 / 物流中转，单箱防护不够，整托管控至关重要：
托盘选择 塑料托盘 > 实木托盘；木托盘容易在持续振动下散板、钉子凸起戳破包装箱。
限高、限堆叠层数 振动工况下，上层货物持续挤压下层箱体；必须低于晴天堆码高度。 下层箱体受压变形后，内部缓冲会被压实，减振能力直接失效。
拉伸膜规范缠绕
多层缠绕（至少 5 层），适度拉紧，将所有箱体束缚成一个刚性整体；
箱体之间不会互相滑动、碰撞，大幅降低箱体之间撞击产生的二次冲击；
托盘边角加装护角，防止缠绕膜勒破纸箱，同时抵抗横向撞击。
箱体同向整齐码放 禁止交叉、错落堆码；错落堆叠在车辆振动时极易发生箱体错位、挤压坍塌。
五、运输装载环节：从源头降低冲击振动
1. 车辆选择
✅优先：密闭厢式货车，配备货物挡栏 / 绑带 ❌避免：高栏敞篷车、老旧减震差的货车；坑洼路段颠簸烈度显著提升。
2. 车厢装载实操要点：货物紧贴车厢、相互靠紧，不留大空隙；空隙用充气袋、防撞挡板填满。
最大风险：箱体在车厢内部来回滑移，急刹时猛烈撞击车厢壁。
重货在下、轻货在上；硬质货物不和电子产品混装。
托盘使用拉紧绑带固定在车厢锁扣，杜绝整托滑动。
避开车辆轮胎上方、车尾位置：这些区域振动幅值远高于车厢中部。
3. 物流模式优化
尽量选择直达干线，减少中转！每一次装卸都会引入跌落冲击；
要求物流优先低速平稳路线，避开大量坑洼、盘山路段；台风天气尤为重要。
六、包装测试验证（对标你的实验室标准）
提前模拟运输工况，避免批量到货损坏：
GB/T 4857.7 / ASTM D4169 振动试验 持续定频 / 扫频振动，模拟路面颠簸，重点观察：内部是否移位、元器件有无虚焊、螺丝松动。
GB/T 4857.5 跌落试验 模拟人工装卸、中转分拣的冲击；面、棱、角跌落全覆盖。
ISTA 3A（单件零售包装）/ ISTA 3E（整托盘集合包装） 一套试验同时包含振动 + 跌落，完全复刻电商 / 干线物流真实工况。
测试判定标准：开箱后产品功能正常、无结构松动、PCB 无脱焊、内部缓冲无明显压实破损才算合格。
极简分级执行方案（方便直接下达产线）
短途市内运输（<200km） 成型 EPE 限位缓冲 + 双瓦纸箱 + 布基胶带封箱，托盘基础缠绕。
长途干线普通陆运 高密度一体 EPE 悬浮缓冲、整托盘护角 + 多层缠绕、车厢绑带固定，降低堆码高度。
精密电子产品 / 台风恶劣路况长途运输 加厚成型 EPE 六面限位；整托一体化固定；优先直达整车；必要增加振动记录仪随货监控运输冲击加速度。
