当地时间5月21日，美国科技巨头IBM宣布已于当日与美国商务部签署了一份意向书，计划在美国建立一家12英寸量子晶圆代工厂，以巩固美国在全球量子领域的领先地位，并推动美国量子生态系统的发展。

美国商务部将根据《芯片与科学法案》配套的激励计划，提供10亿美元的资金，支持IBM旗下新公司Anderon成为美国首家纯粹的量子芯片晶圆代工厂。这项举措是美国政府迄今为止在量子研发领域最重要的投入之一，旨在使美国能够生产全球大部分的量子晶圆，帮助美国巩固其在蓬勃发展的新兴量子产业中心的领导地位。

除了美国商务部提供的10亿美元之外，IBM也将向Anderon公司注资10亿美元现金，并投入大量知识产权、资产和一支技术精湛的员工队伍。随着Anderon的发展，预计还将有更多投资者加入。

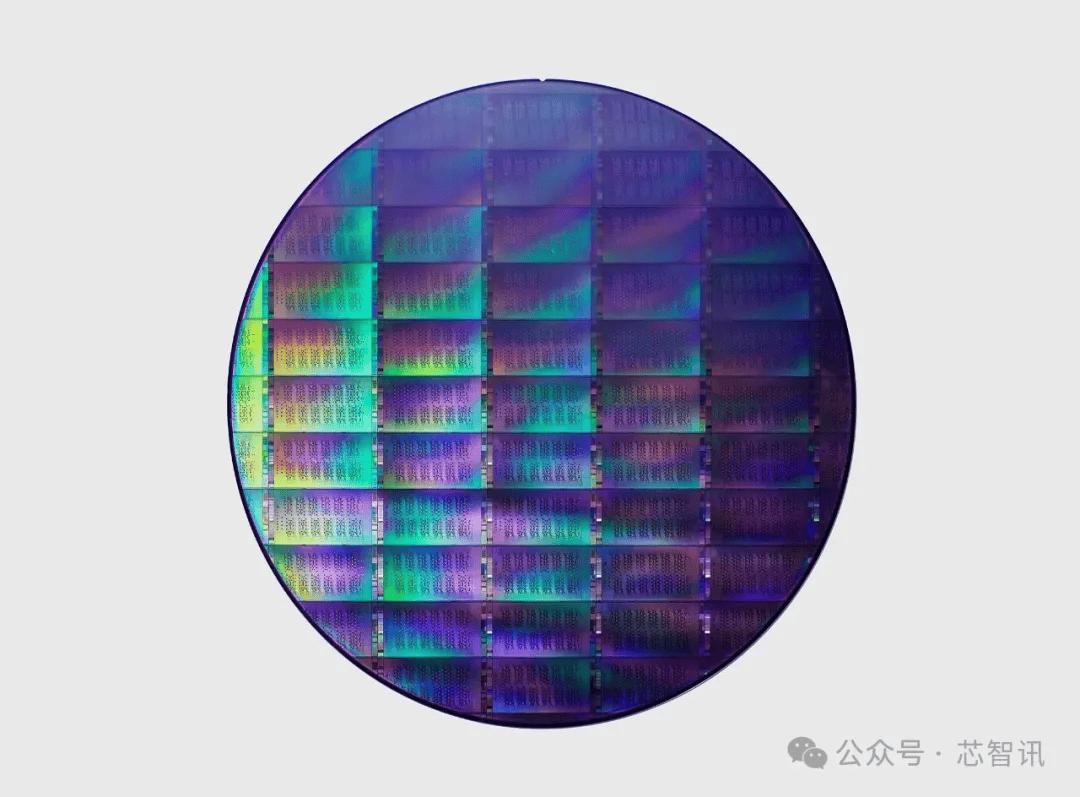

△一块300毫米的量子晶圆（图片来源：IBM）

量子计算是一种全新的计算范式，它有望解决当今经典超级计算机无法解决的复杂问题，并在材料科学、化学、优化和网络安全等领域取得突破。根据预计，到2040年，量子产业将创造高达8500亿美元的经济价值。

作为量子计算领域的头部厂商，目前IBM已部署超过 90 套量子系统，其中包括的量子计算机数量超过全球所有其他行业参与者报告数量的总和。该公司已构建了一个全球客户和合作伙伴生态系统，涵盖超过 325 家财富 500 强企业、初创公司、大学和政府机构，这些机构已在使用 IBM 的全球量子计算机集群来应对化学、生物学、材料科学等领域的科学挑战。

IBM表示，公司致力于为全球带来市场领先的量子计算技术的使命始终未变。与美国国土安全部签署的意向书体现了IBM在量子计算领域的全球领先地位和世界一流的晶圆制造技术。IBM已开发并测试了可扩展的量子晶圆技术，为商业化提供了清晰的路径。作为一家专注于量子计算的晶圆代工厂，Anderon计划借助IBM在构建和部署量子计算机方面的优势，为全球多家量子技术供应商提供晶圆制造服务。

据介绍，IBM计划利用其在制造工具和专业人才方面的专长，帮助Anderon在美国建立安全可靠的量子晶圆供应体系，服务于多家硬件供应商。Anderon将首先支持超导量子比特及配套电子器件晶圆的制造，并计划拓展至其他量子器件领域。

目前，Anderon总部设在美国纽约州奥尔巴尼，是一家独立运营的公司，将作为一家最先进的300mm量子晶圆代工厂运营。Anderon 即将推出的领先 300 毫米晶圆工艺有望提供最先进的量子晶圆技术，包括超导布线、硅通孔和凸点，并拥有成熟的生产能力，例如专用工艺设计套件、在线晶圆测试和表征以及成熟的基准路线，从而实现快速迭代和可靠的可扩展性。
